Проверка ремней привода навесных агрегатов TOYOTA COROLLA FIELDER





От правильной регулировки и состояния ремня привода генератора и других ремней привода сильно зависит работа всего двигателя FIELDER в целом. Вследствие нагрузок при работе двигателя с течением времени начинается вытягивание ремней приводов и техсостояние их становится хуже. Как следствие ремни привода следует проверять с определенной переодичностью.

  • проверьте ремни привода на износ и повреждения.

  • при обнаружении дефектов - замените ремень.

  • не допускается отслоение резины от корда на внутренней поверхности (со стороны гребней) и внешней поверхности ремня, оголение или повреждение корда, отслоение гребня от резинового основания, наличие трещин, отслоения или износ на боковых поверхностях ремня

  • проверьте и при необходимости отрегулируйте натяжение ремней привода навесных агрегатов на двигателе TOYOTA.





двигатель серии NZ TOYOTA FIELDER

агрегат прогиб ремня
нового
б/у
генератор и компрессор кондиционера
7-8,5
11-13
насос ГУР
8-10
11-13



  • приложите усилие 98 Н (10 кг.) в точках, указанных на рис. и измерьте прогиб ремней.

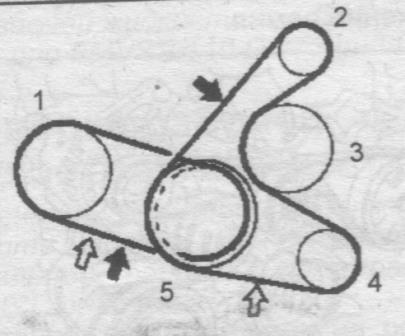

проверка ремней Филдер - точки





1. насос ГУР

2. генератор

3. насос охлаждающей жидкости

4.компрессор кондиционера

5. шкиф коленчатого вала













  • после установки ремня запустите двигатель TOYOTA FIELDER и дайте ему поработать в течении 5 минут, а затем снова проверьте натяжение ремней.



Далее ....Регулировка натяжения ремня привода генератора.

Регулировка натяжения ремня привода насоса ГУР

Проверка натяжения привода навесных агрегатов на двигателе серии "ZZ"
