Расположение оборудования TOYOTA COROLLA FIELDER в отсеке двигателя

для увеличения картинок - кликните по ним.

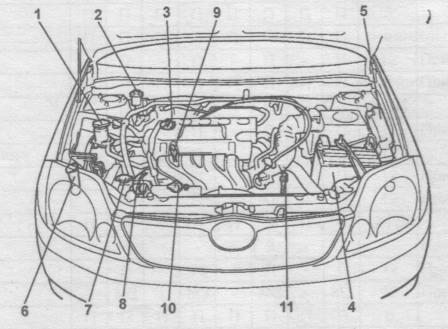

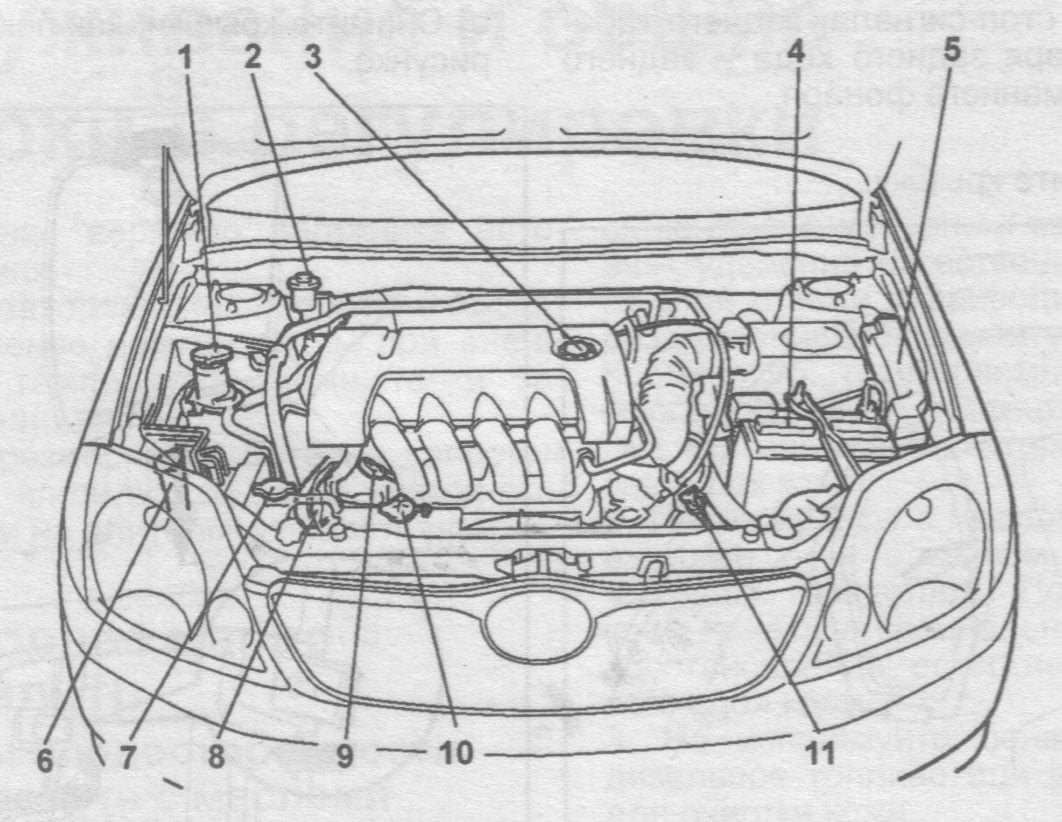

Модели с двигателями 2ZZ- GE

компоненты оборудования в моторном отсеке Филдер

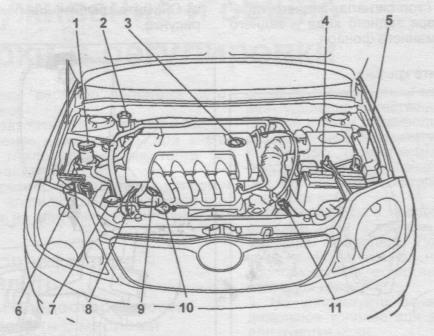

Модели с двигателями 1ZZ- FE

Филдер с двигателем 1ZZ

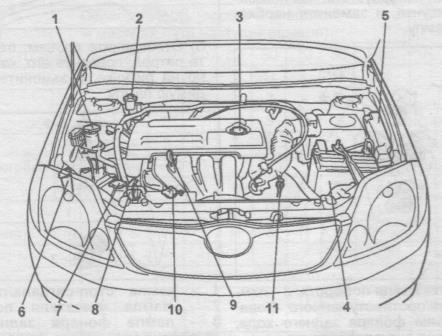

Модели с двигателями 1NZ- FE ; 2 NZ- FE

Филдер с двигателем 1NZ- FE ; 2 NZ- FE



Модели с двигателями 3С- EI

расположение компонентов оборудования для моделей с двигателем 3С



  1. Расширительный бачок рабочей жидкости рулевого управления
  2. бачок тормозной системы
  3. крышка маслозаливной горловины
  4. аккумуляторная батарея
  5. блок предохранителей
  6. бачок омывателя
  7. крыщка радиатора
  8. ремень привода навесных агрегатов
  9. щуп уровня моторного масла
  10. расширительный бачок системы охлаждения двигателя
  11. щуп уровня масла АКПП
