Меры предосторожности при работе с топливной системой TOYOTA FIELDER





1. До начала работ с топливной системой отсоедините провод от отрицательной клеммы аккумуляторной батареи.

Внимание: любой диагностический код в запоминающем устройстве электронного блока управления стирается при снятии провода с отрицательной клеммы аккумуляторной батареи. Поэтому перед отключением аккумуляторной батареи необходимо прочесть диагностические коды



2. Не курите и не пользуйтесь открытым огнем при работе с топливной системой.

3. Не допускайте контакта бензина с резиновыми или кожаными предметами.



4. При отсоединении топливопровода высокого давления большое количество топлива выливается. Поэтому необходимо предпринять следующие действия:

а) Отсоедините разъем топливного насоса.
б) Запустите двигатель. После его самопроизвольной остановки выключите зажигание.
в) Подставьте емкость под демонтируемый узел.
г) Медленно ослабьте соединение.
д) Расстыкуйте соединение.
е) Заглушите соединение резиновой пробкой.
ж) Подсоедините обратно разъем топливного насоса.



5. При затяжке ниппельного соединения или соединения перепускным болтом на топливопроводе высокого давления следует предпринять следующее:

Соединение перепускным болтом
а) Всегда используйте новую прокладку.
б) Заверните болт вручную.
в) Затяните необходимым моментом затяжки.

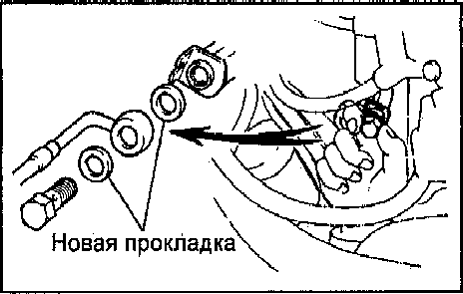

(Соединение перепускным болтом)

Ниппельное соединение

а) Нанесите тонкий слой моторного масла на гайку и заверните гайку вручную.
б) Динамометрическим ключом затяните соединение необходимым моментом затяжки.


6. При работе с быстроразъемными (пластиковыми) соединениями топливопровода
сделайте следующее: а) Отсоедините зажим топливной трубки от разъема



При работе с быстроразъемными (пластиковыми) соединениями топливопровода сделайте следующее:



б) Осмотрите трубопровод и разъем. При наличии загрязнения очистите
разъем и трубопровод


в) Чтобы отсоединить разъем, нажмите на фиксаторы и вытащите разъем.

Для отсоединения разъема не пользуйтесь каким-либо инструментом

Чтобы отсоединить разъем, нажмите на фиксаторы и вытащите разъем. Для отсоединения разъема не пользуйтесь каким-либо инструментом



г) Перед подсоединением проверьте целостность соединяемых элементов разъемов и убедитесь в отсутствии посторонних включений


д) Совместите - оси соединяемых элементов и установите разъем до характерного щелчка. При необходимости нанесите немного моторного масла на трубку топливного фильтра.

Совместите - оси соединяемых элементов и установите разъем до характерного щелчка. При необходимости нанесите немного моторного масла на трубку топливного фильтра.



далее - пункт е) продолжение мер безопасности при работе с топливной системой
