Замена предохранителей на TOYOTA COROLLA FIELDER, фото.

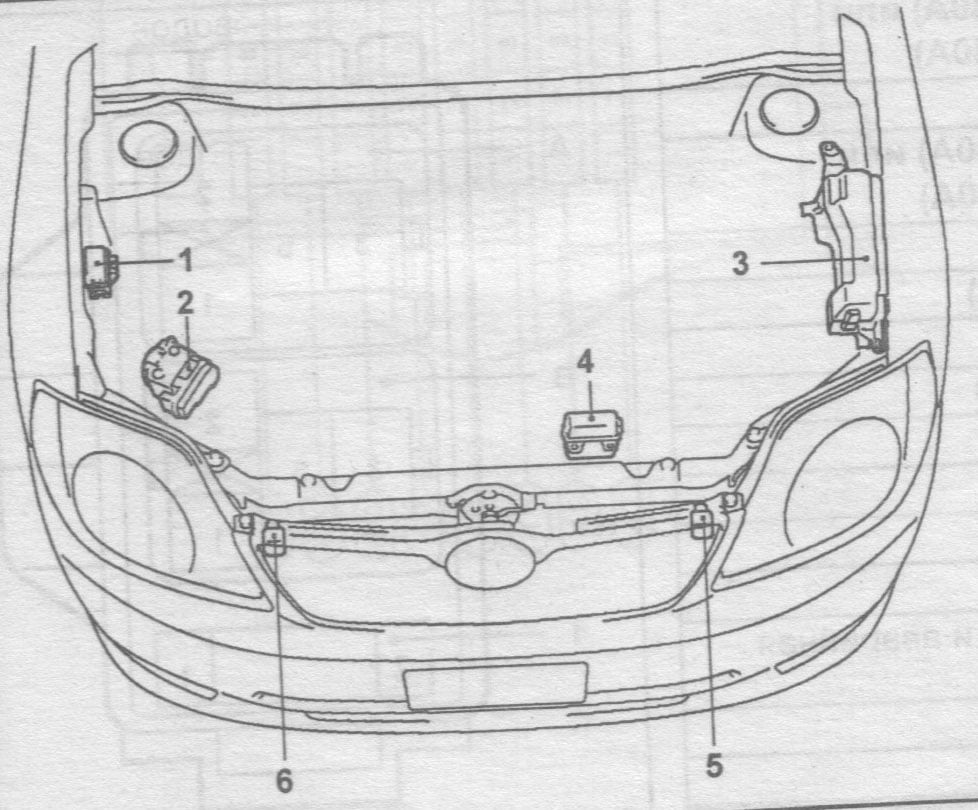

Расположение компонентов электрооборудования TOYOTA FIELDER в отсеке двигателя.

1. блок реле VSC
2. модулятор ABC ( VSC)
3. блок предохранителей с блоком реле
4. блок реле № 2
5. левый передний датчик SRS
6. правый передний датчик SRS

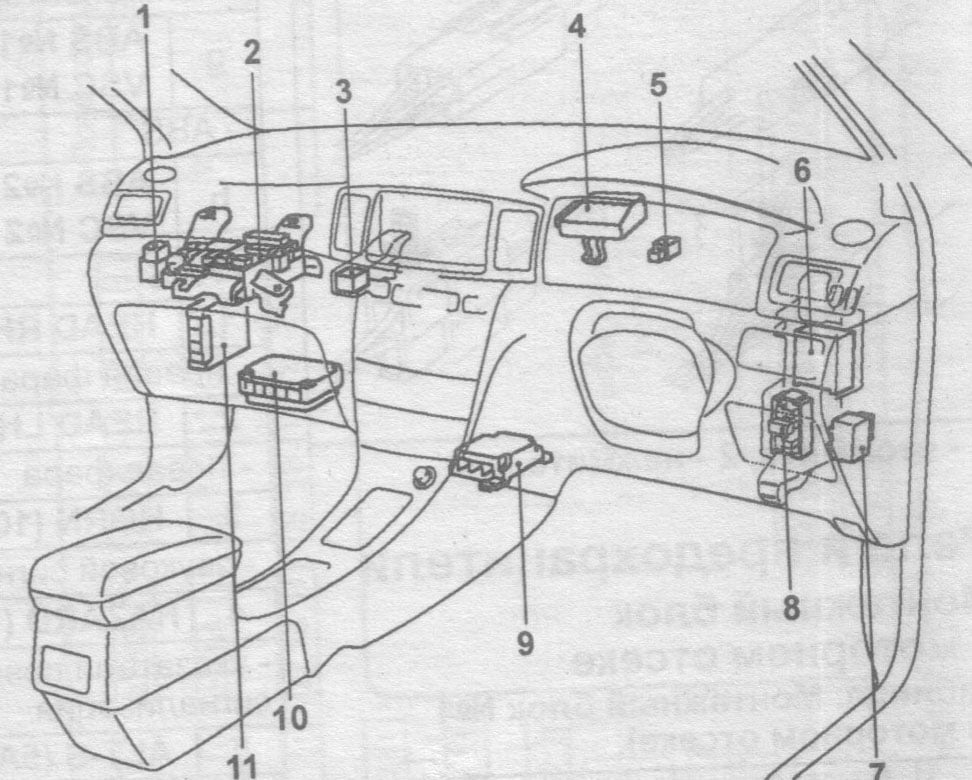

Расположение компонентов электрооборудования TOYOTA FIELDER в салоне.

1. реле отопителя
2. блок предохранителей под панелью приборов
3. монтажные блоки № 10, 12
4. блок управления электроусилителя рулевого управления
5. зуммер системы VSC
6. монтажные блоки № 7, 11
7. реле - прерыватель указателей поворота
8. блок реле дополнительного оборудования
9. блок управления SRS
10. блок управления двигателем и АКПП
11. блок управления ABC, TRS, VSC, BA

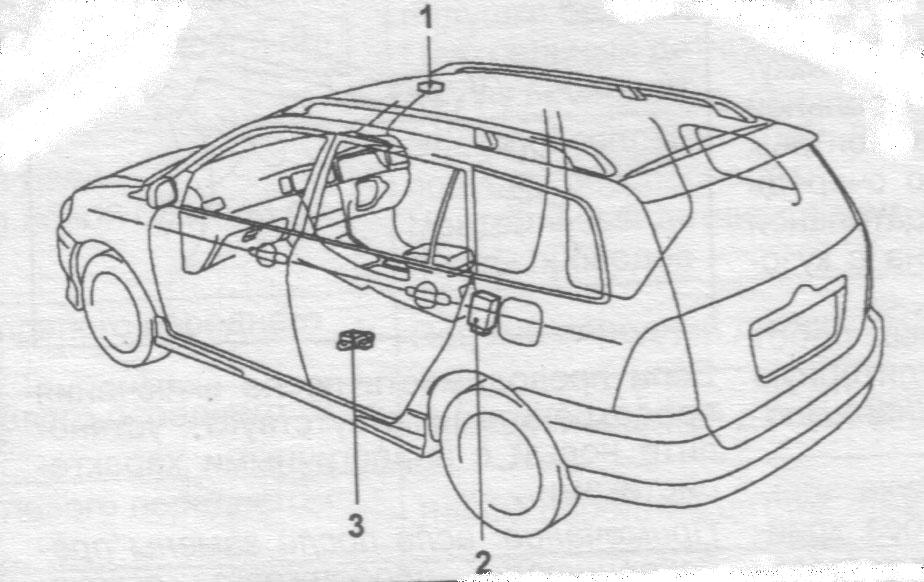

Расположение компонентов электрооборудования TOYOTA FIELDER в кузове .

1. лампа подсветки салона, реле и переключатель управления люком
2. блок управления центральным замком
3. датчик замедления ( для модели 4 WD ), датчик замедления и датчик крена (модели с VSC)

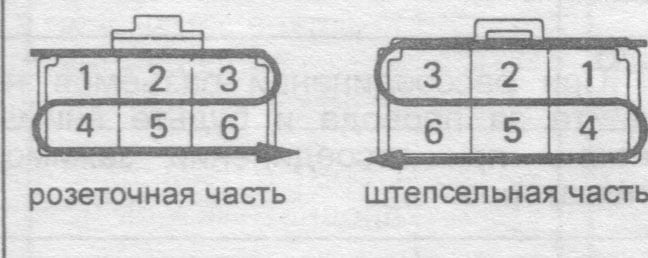

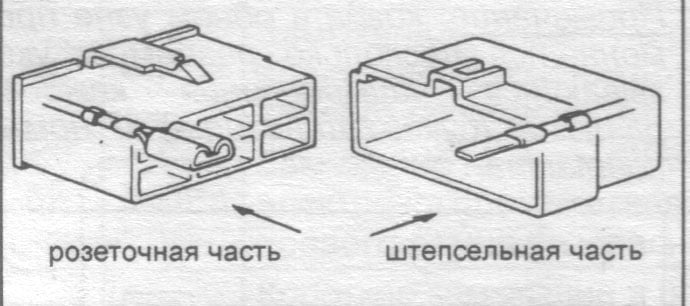

Контакты в розеточной части разъема нумеруются от верхнего левого к нижнему правому краю.

Контакты штепсельной части разъема нумеруются от верхнего правого к нижнему левому краю

Примечание: когда в одном узле применяется несколько разъемов, на схеме указываются наименования каждого разъема ( буква алфавита) и и номер контакта.

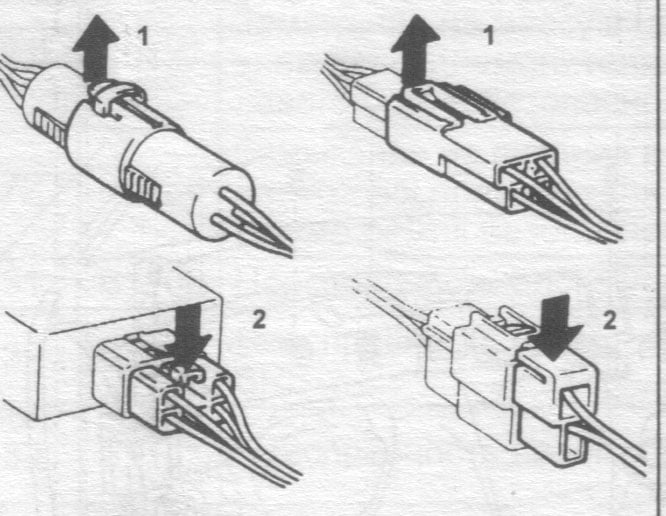

При рассоединении разъемов не тяните за провода и будьте внимательны при отсоединении зажимов фиксаторов

1. отожмите
2. нажмите
