tOYOTA COROLLA FIELDER



Завершающая  сборка узла   "поршень — шатун" - часть 5 . Двигатель Филдер





6. 2ZZ-GE

Заверните двенадцатигранные болты крепления крышки подшипников.

Примечание:
- Болты крепления крышки подшипников затягиваются в четыре шага (6), (в), (д) и (е).
- Если один из болтов деформирован, замените его.



а) Нанесите тонкий слой моторного масла на резьбу и под головки болтов
крепления крышки коренных подшипников.

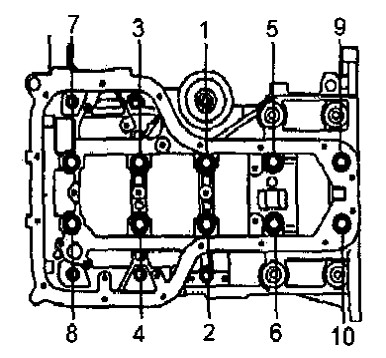

б) Установите и равномерно затяните 10 болтов крышки коренных подшипников
в несколько проходов в показанной на рисунке последовательности.
Момент затяжки 22 Нм



в) Равномерно затяните болты крышки коренных подшипников в несколько
проходов в показанной на рисунке последовательности. Момент затяжки 44 Нм

Примечание: если болт не затягивается указанным моментом, замените его.

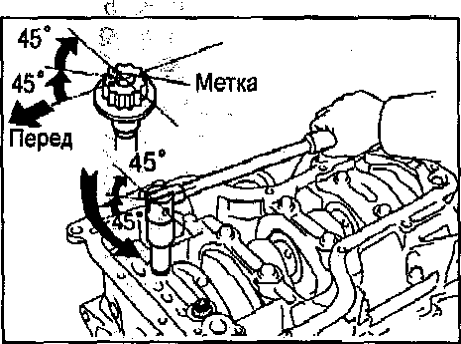

г) Нанесите метку на грань болта, обращенную к передней части двигателя.

р) Поверните болты на 45°.

е) Доверните болты еще на 45° в порядке, указанном выше.

ж) Убедитесь, что все метки повернуты  на 90° от первоначального положения.
