tOYOTA COROLLA FIELDER


Двигатели 1NZ-FE (1,5) и 2NZ-FE (1,3)
Проверка цепи привода ГРМ и механизма натяжения цепи привода ГРМ FIELDER





Порядок проверки :

1. Проверьте цепь привода ГРМ и звездочки.
а) Штангенциркулем измерьте длину 16 звеньев цепи в натянутом состоянии.
Максимальная длина цепи 123,2 мм

Примечание: сделайте 3 или более измерений на произвольных участках цепи. Если длина участка цепи в 16 звеньев больше максимальной, замените цепь.





б) Оберните цепь вокруг звездочки.

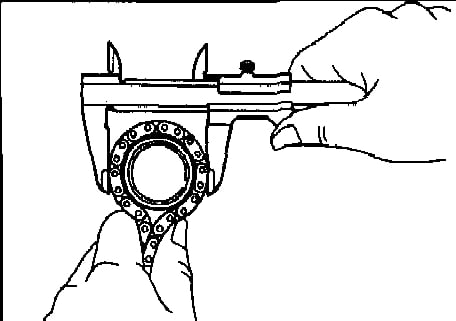

в) Штангенциркулем измерьте диаметр звездочки по роликам, как показано на рисунке ниже.

Минимальный диаметр звездочки: распределительного вала ....96,2 мм , коленчатого вала 50,5 мм . Если диаметр не соответствует указанному, замените звездочки с цепью

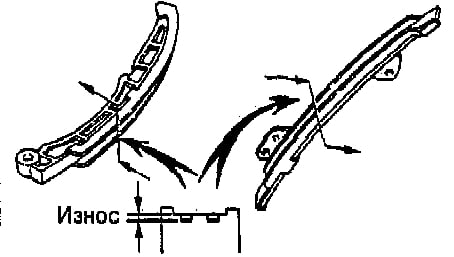

2. Проверьте направляющую натяжи теля цепи привода ГРМ и успокоитель цепи привода ГРМ на износ. Максимальный износ 1 мм

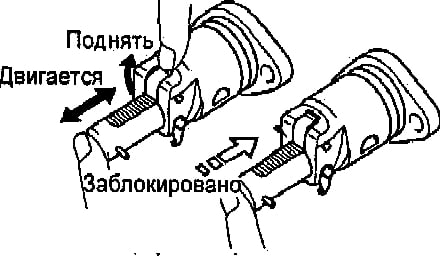

3. Проверьте натяжитель цепи привода ГРМ
а) Убедитесь, что плунжер свободно перемещается, когда храповик поднят
б) Отпустите храповик и убедитесь, что плунжер заблокирован
