Двигатели 1NZ-FE (1,5) и 2NZ-FE (1,3). Установка цепи привода ГРМ TOYOTA FIELDER





Начало установки цепи ГРМ

Продолжение :

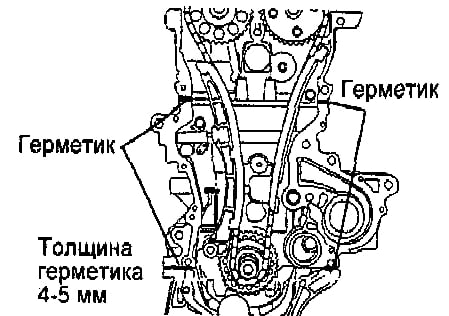

в) Нанесите герметик в четыре места,показанные на рисунке.


Примечание: детали должны бытьсобраны в течение времени, указанногов инструкции по применению герметика. В противном случае герметикдолжен быть удален и нанесензаново.

г) Установите два новых кольцевыхуплотнения на блок цилиндров икартер.



Нанесите герметик в четыре места,

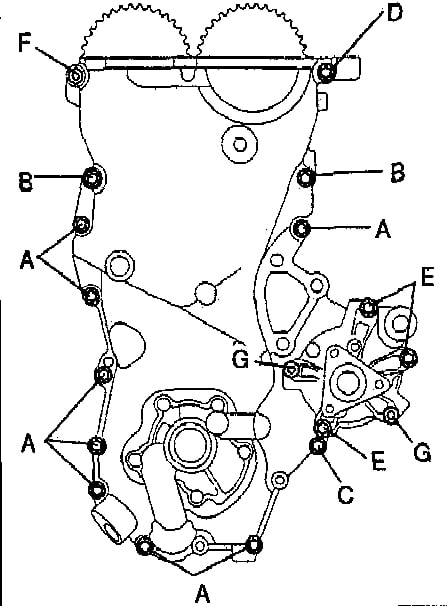

д) Установите крышку цепи привода ГРМ, новое кольцевое уплотнение
и насос охлаждающей жидкости, завернув 16 болтов и три гайки.
Равномерно в несколько приемов затяните болты и гайки.


Момент затяжки:

болт "А" (20 мм) 11 Нм
болт "В" (30 мм) 24 Нм
болт "С" (35 мм) 11 Нм
болт "D" (14-20 мм) 24 Н-м
болт "Е (35 мм) 11 Нм
гайка "F" 24 Нм
гайка "G" 11 Нм

Примечание: кронштейн опоры двигателя и насос охлаждающей жидкости
должны быть установлены в течение 15 минут после установки крышки цепи



4. Установите правый кронштейн опоры двигателя.
а) Нанесите герметик на резьбу болта.
Примечание: не наносите герметик на 2-3 витка резьбы на конце болта.


б) Установите кронштейн правой опоры двигателя и заверните 4 болта
его крепления. Момент затяжки 55 Нм



Установите крышку цепи привода ГРМ, новое кольцевое уплотнение и насос охлаждающей жидкости, завернув 16 болтов и три гайки. Равномерно в несколько приемов затяните

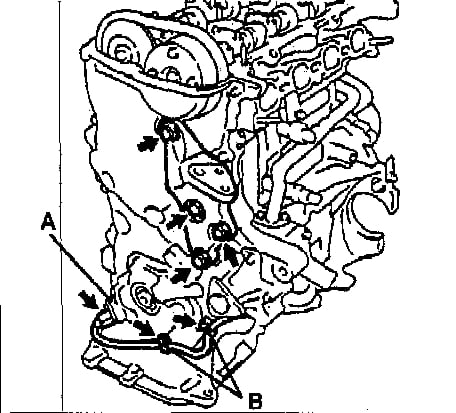

5. Установите датчик положения коленчатого вала.
Момент затяжки: 6af\m "A". ....7,5 Нм болт "В", 11 Нм



6. Установите клапан системы VVT. Момент затяжки 8 Нм

Далее п. 7

Установите датчик положения коленчатого вала двигателя Филдер
