Установка двигателей серии NZ TOYOTA COROLLA FIELDER





Порядок установки двигателей 1 NZ-FE и 2 NZ-FE

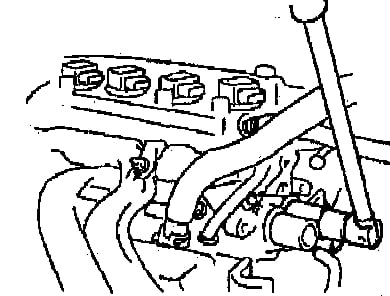

1. Установите датчик температуры с новой прокладкой. Момент затяжки 20 Нм

Установите датчик температуры с новой прокладкой. Момент затяжки 20 Нм



2. Установите направляющую масляного щупа с новым кольцевым уплотнением,
заверните болт крепления направляющей.


3. Установите трубку №1 перепуска охлаждающей жидкости с новой прокладкой.
Момент затяжки 9 Нм


4. Установите катушки зажигания.

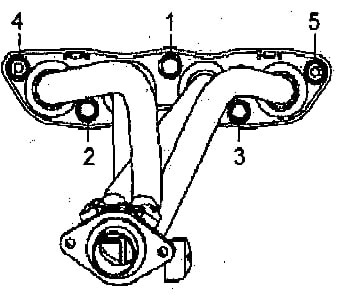

5. ( Модели 2WD ) Установите выпускной коллектор и новую прокладку, затяните
болты и гайки в последовательности, показанной на рисунке. Момент затяжки 27 Нм

Установите выпускной коллектор и новую прокладку, затяните. Установка двигателей серии NZ TOYOTA COROLLA FIELDER



6. ( Модели 2WD ) Установите теплозащитный экран выпускного коллектора.
Момент затяжки 8 Нм
7. ( Модели 2WD ) Установите кронштейн выпускного коллектора. Момент затяжки. 8 Нм


8. Установите трубку №1 усилителя тормозов. Момент затяжки 9 Нм
9. Установите впускной коллектор.
10. Установите ведущую пластину маховика.
11. Установите диск сцепления.

12. Установите МКПП и затяните семь болтов ее крепления. Момент затяжки ..33 Нм

Установите МКПП и затяните семь болтов ее крепления.

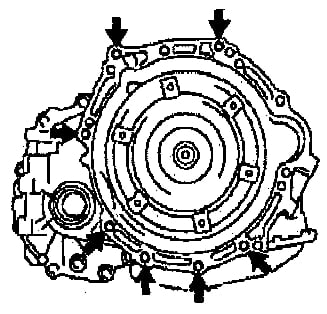

13. а) Установите АКПП и затяните семь болтов ее крепления, как показано
на рисунке.

Установите АКПП и затяните семь болтов ее крепления

б) Зафиксируйте коленчатый вал от проворота и заверните болт гидротрансформатора.


14. Установите генератор.
15. Установите стартер.


16. ( Модели 4WD ) Установите раздаточную коробку.
17. ( Модели 4WD ) Установите правый усилитель жесткости раздаточной коробки.
18. (Модели 4WD) Установите усилитель жесткости раздаточной коробки.
19. (Модели 4WD) Установите передний правый приводной вал.
20. (Модели 4WD) Установите амортизатор задней опоры двигателя.

Далее .... 21. Установите продольную балку.
