Карданный вал TOYOTA FIELDER - порядок снятия





1. Ослабьте болты соединительной муфты.
а) Включите стояночный тормоз.
б) С помощью торцевого ключа ослабьте болты на пол-оборота.

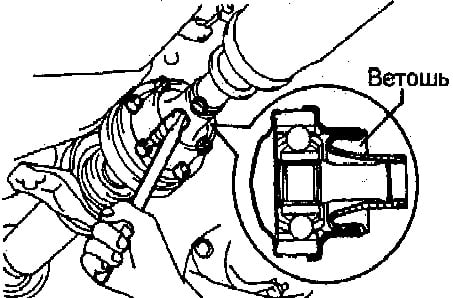

Примечание; поместите ветошь, как показано на рисунке, чтобы не повредить резиновое уплотнение



3. Отсоедините карданный вал от редуктора заднего моста,

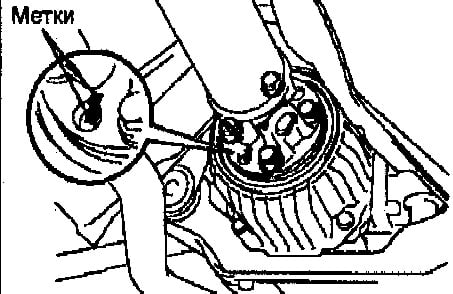

а) Нанесите установочные метки на фланец редуктора заднего моста и фланец карданного вала.

б) Отверните четыре болта и отсоедините карданный вал от редуктора заднего моста

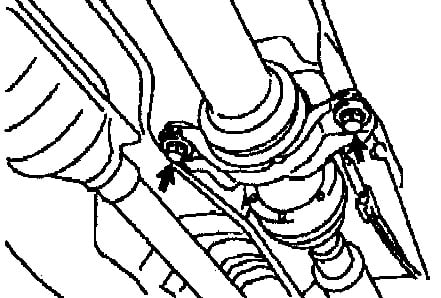

4. Отверните два болта крепления опорного подшипника



5 . Отсоедините промежуточный карданный вал от заднего карданного вала,

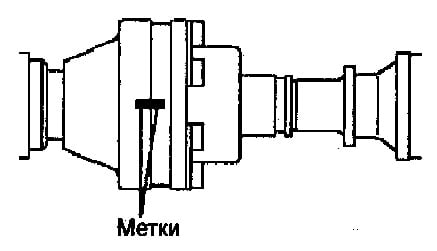

а) Нанесите установочные метки на соединительной муфте и фланце.

Примечание: не повредите поверхность деталей при нанесении установочных меток

б) Отверните шесть болтов, снимите три шайбы и отсоедините карданные валы



Далее - Карданный вал - проверка
