Карданный вал Филдер - сборка

Карданный вал - схема

1. Установите опорный подшипник,

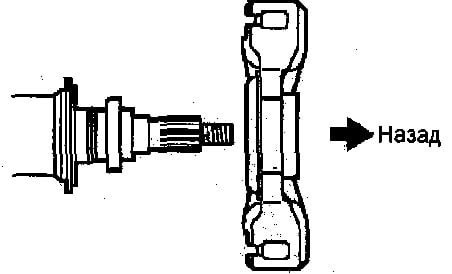

а) Установите опорный подшипник на промежуточный вал, сориентировав его, как показано на рисунке ниже



б) Установите шайбу

в) Совместите установочные метки на фланце и валу и установите фланец

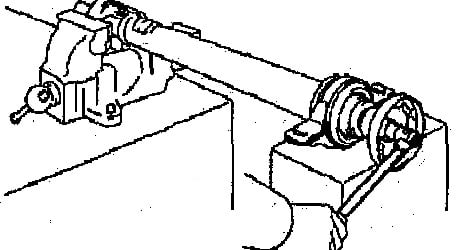

г) Удерживая фланец, установите подшипник на место, закрепив его новой гайкой с шайбой.
Момент затяжки.. 181 Нм



д) Ослабьте гайку

е) Затяните гайку снова. Момент затяжки 69 Нм

ж) С помощью молотка и зубила законтрите гайку


2. Подсоедините карданный вал. Используя торцевой ключ, временно затяните
шесть болтов с тремя шайбами
