Балка задней подвески    TOYOTA COROLLA FIELDER





Снятие
1. Снимите заднее колесо

2. (Модели с задними дисковыми тормозами)
Снимите суппорты тормозных механизмов левого и правого колес и тормозные диски



3. (Модели с задними барабанными тормозами) Снимите тормозной барабан

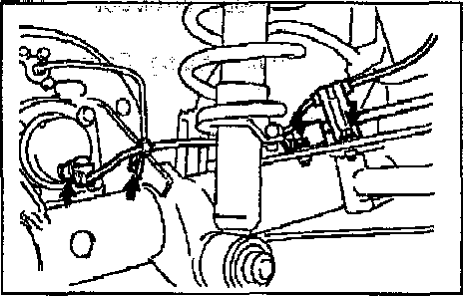

4. Отверните болты, снимите фиксаторы и отсоедините датчики частоты вращения левого
и правого колес с проводами и тросы стояночного тормоза от балки задней подвески

Внимание:
- Убедитесь в отсутствии посторонних частиц в датчике частоты вращения.
- При отсоединении провода датчика частоты вращения будьте осторожны,
не повредите провод





5. Снимите стабилизатор поперечной  устойчивости задней подвески





6. (Модели с задними барабанными тормозами)

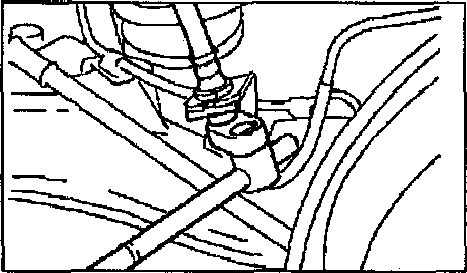

Используя специнструмент, отсоедините тормозные трубки. Снимите фиксаторы.

Внимание:
будьте осторожны, не повредите тормозную трубку или шланг

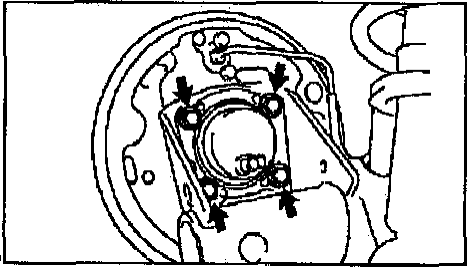

7. Отверните болты и снимите левую и правую ступицы задней оси в сборе
с подшипниками и тормозные щиты.

Внимание:

- Убедитесь, что трос стояночного тормоза не перекручен.
- Закрепите тормозной щит в сборе при помощи проволоки.
Не оставляйте его висеть на тросе привода стояночного тормоза

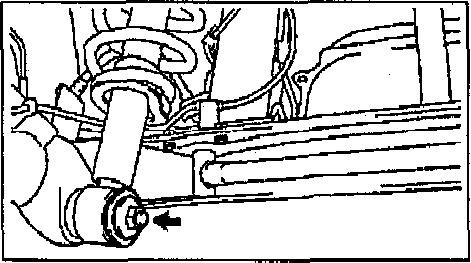

8. Отверните две гайки с нижней стороны стоек и отсоедините стойки от балки
задней подвески.





9. Снимите балку задней подвески.

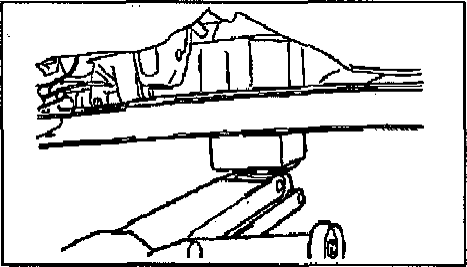

а) Поддомкратьте балку задней подвески.

Примечание:
используйте деревянный брусок в качестве проставки между балкой и домкратом

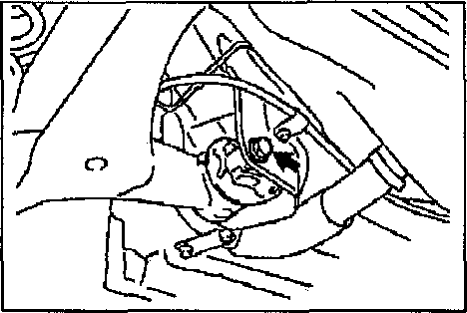

б) Отверните две гайки, снимите болты и шайбы.
Внимание: зафиксируйте гайку и, вращая болт, снимите её





в) Медленно опустите домкрат и снимите балку задней подвески.

Внимание: при снятии балки задней подвески будьте осторожны, не повредите датчик частоты   вращения и его провод.
