  Проверка ступицы задней оси  TOYOTA COROLLA FIELDER





Ступица задней оси - рисунок




Проверка

Проверьте осевой зазор подшипника и биение ступицы задней оси.
а) Снимите заднее колесо.



б)  Модели с задними барабанными тормозами
Снимите тормозной барабан



в) Модели с задними дисковыми тормозами

Снимите суппорт тормозного механизма и тормозной диск

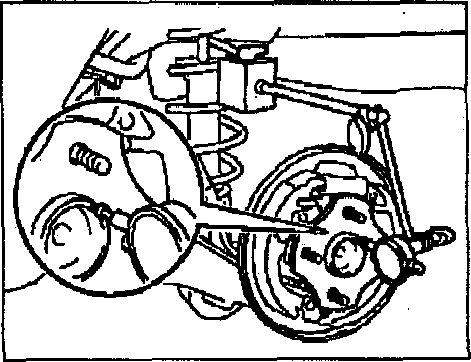

г) Используя стрелочный индикатор, проверьте осевой зазор подшипника ступицы.
Предельно допустимое значение 0,05 мм

Внимание: если измеренное значение превышает предельно допустимое,
замените подшипник

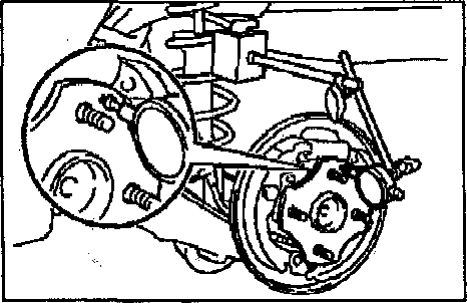

д) Используя стрелочный индикатор, проверьте биение ступицы.
Предельно допустимое значение 0,07 мм

Внимание: если измеренное значение превышает предельно допустимое, замените подшипник в сборе со ступицей





е)   Модели с задними барабанными тормозами

Установите тормозной барабан

ж)   Модели с задними дисковыми тормозами
Установите суппорт тормозного механизма и тормозной диск
Момент затяжки болтов  крепления суппорта... 46,6 Нм

з) Установите заднее колесо.   Момент затяжки 103 Нм
