  Замена болта ступицы   задней оси   TOYOTA COROLLA FIELDER





1. Снимите заднее колесо

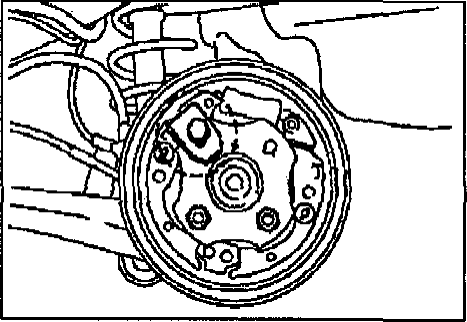

2. Модели с задними барабанными тормозами   Снимите тормозной барабан





3. Модели с задними дисковыми тормозами

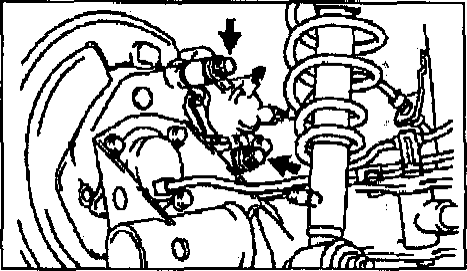

Отверните два болта и отсоедините   суппорт тормозного механизма заднего   колеса

Примечание: подвесьте суппорт в    сборе при помощи проволоки





4. Модели с задними дисковыми  тормозами
Снимите тормозной диск.

Внимание:
избегайте попадания масла  на рабочую поверхность диска







5. Снимите болт ступицы задней оси.

а) Установите специнструмент на болт, который необходимо снять, как показано на рисунке.

Внимание: при установке специнструмента в отличное, от показанного на рисунке
положения, вы не сможете снять болт ступицы.









б) Используя специнструмент, снимите болт ступицы.





6. Установите новый болт ступицы задней оси.

а) Установите шайбу и гайку М12х1г5 на болт. Затягивая гайку, как показано
на рисунке, установите болт ступицы.




7. Модели с задними барабанными тормозами
Установите тормозной барабан





8.  Модели с задними дисковыми тормозами
Установите тормозной диск.





9,  Модели с задними дисковыми тормозами

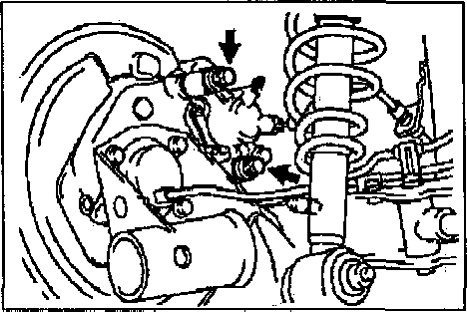

Установите суппорт тормозного механизма заднего колеса и затяните 2 болта.

Момент затяжки 46,6 Нм



10. Установите заднее колесо.   Момент затяжки 103 Нм
