Снятие стойки задней подвески 4 WD   TOYOTA COROLLA FIELDER





1. Снимите заднее колесо

2. Руководствуясь рекомендациями главы "Кузов", снимите следующие детали:
- отделку порога задней двери,
- отделку порога задней боковой двери,
- уплотнитель задней боковой двери,
- боковину спинки заднего сиденья,
- крышку №1 центрального вещевого ящика багажного отделения,
- крышку №2 центрального вещевого ящика багажного отделения,
- дополнительную крышку центрального вещевого ящика багажного отделения,
- центральный вещевой ящик багажного отделения,
- правый вещевой ящик багажного отделения
- левый вещевой ящик багажного отделения
- отделку направляющей ремня безопасности заднего левого сиденья,
- левую боковую отделку багажного  отделения.



3. Отсоедините левую и правую стойки стабилизатора поперечной устойчивости от кулака



4. Снимите стойку задней подвески.

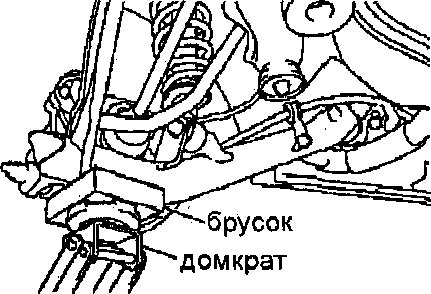

а) Поддомкратьте нижний рычаг задней подвески.

Примечание:
используйте деревянный брусок в качестве проставки между
балкой и домкратом

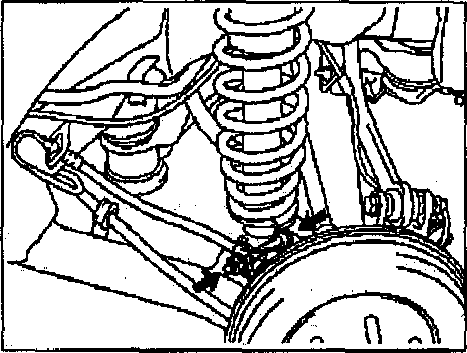

б) Отверните гайку с нижней стороны стойки задней подвески и снимите болт.

Внимание: зафиксируйте гайку и,  вращая болт, снимите её

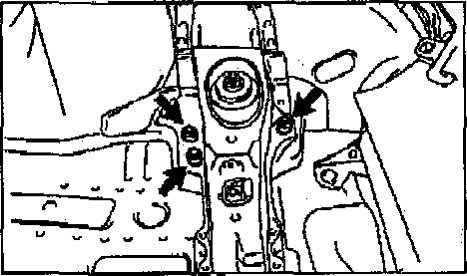

в) Отверните три гайки крепления  стойки задней подвески к кузову.

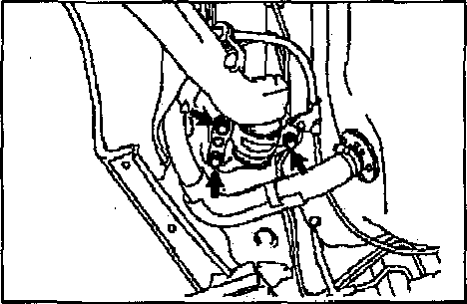

г) Отверните три болта крепления  передней опоры нижнего рычага задней подвески.





д) Отожмите нижний рычаг и снимите стойку задней подвески в сборе.
Внимание: не отжимайте нижний рычаг  более, чем это необходимо для  снятия
стойки задней подвески.
