Установка  стойки   передней  подвески   TOYOTA COROLLA FIELDER





1. Подсоедините стойку передней подвески к поворотному кулаку и установите
два болта.

Внимание: в случае повторного использования болтов и гаек нанесите на их резьбу моторное масло

2. Поднимая нижний рычаг домкратом, подсоедините верхнюю опору стойки
к кузову  Филдера

3. Затяните три гайки крепления стойки к кузову. Момент затяжки 39 Нм



4. Затяните две гайки крепления стойки к поворотному кулаку. Момент затяжки 153 Нм

Внимание
: в случае повторного использования болтов и гаек нанесите на их резьбу моторное масло



5. Подсоедините тормозной шланг и провод датчика частоты вращения к стойке.
Затяните болт. Момент затяжки 19 Нм

Внимание: убедитесь, что провод датчика частоты вращения не перекручен



6. Окончательно затяните контргайку, расположенную в центре верхней опоры стойки.
Момент затяжки 47 Нм

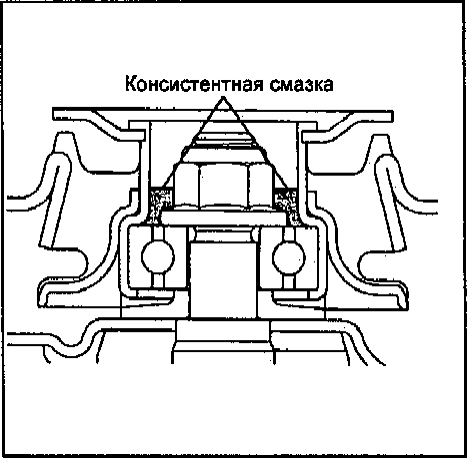

7. Нанесите консистентную смазку в места, показанные на рисунке. Установите заглушку


8. Подсоедините стойку стабилизатора поперечной устойчивости к стойке передней подвески и затяните гайку. Момент затяжки 74 Нм

Внимание: если ось шарового шарнира проворачивается вместе с гайкой,
придерживайте ее с помощью торцевого ключа



9. Установите переднее колесо. Момент затяжки. 103 Нм

10. Проверьте и при необходимости.  Отрегулируйте углы установки передних колес
