Установка  нижнего рычага  передней подвески TOYOTA COROLLA FIELDER







1. Подсоедините нижний рычаг к балке передней подвески и временно
затяните болты и гайки крепления

2. (Модели с двигателем 1NZ-FE (хэтчбек))
Подсоедините поперечную балку передней подвески



3. Установите поворотный кулак в сборе со ступицей передней оси




4. Подсоедините стойки стабилизатора поперечной устойчивости к
стойкам передней подвески и затяните гайки. Момент затяжки 74 Нм

Внимание: если ось шарового шарнира проворачивается вместе с гайкой,
придерживайте ее с помощью торцевого ключа




5. Стабилизируйте подвеску.

а) Установите переднее колесо. Момент затяжки 103 Нм

б) Опустите автомобиль. Покачайте автомобиль вверх и вниз, чтобы стабилизировать подвеску

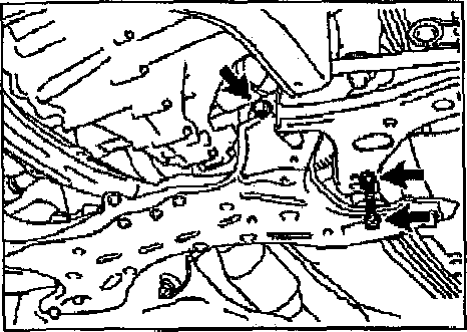

6. Окончательно затяните болты крепления левого нижнего рычага передней
подвески к поперечной балке. Момент затяжки 137 Нм


Внимание: при затяжке заднего болта креплений ключом удерживайте его гайку





7. Проверьте и при необходимости отрегулируйте углы установки передних колес.

8. Проверьте работу датчиков частоты вращения колес
