FIELDER - система охлаждения


Замена термостата на TOYOTA FIELDER с двигателем 2 ZZ-GE





1. Снимите правую часть защиты двигателя

2. Слейте охлаждающую жидкость



3. Снимите ремень привода навесных агрегатов.

а) Снимите зажим трубки системы кондиционирования.


б) Медленно поверните натяжительпо часовой стрелке и снимите ремень.

Снимите ремень привода навесных агрегатов.





4. Снимите кронштейн №1 генератора.

5. Снимите генератор.
а) Отсоедините зажим проводки.

отсоедините зажим проводки ;





б) Снимите клемму "+В"

в) Отсоедините разъем.

г) Отверните 2 болта и снимите генератор.

Снимите клемму "+В"





6. Снимите впускной патрубок системы охлаждения.

7. Снимите термостат.



8. Установите термостат.

а) Установите новую прокладку на термостат.

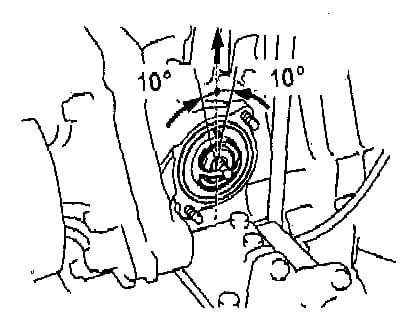

б) Установите термостат, ориентировав перепускной клапан, как показано на рисунке.

б) Установите перепускной клапан в положение, показанное на рисунке.



9. Установите впускной патрубок системы охлаждения. Момент затяжки 10 Нм

10. Установите генератор. Момент затяжки; М8 29 Нм ; M10 58 Нм

11. Установите кронштейн №1 генератора. Момент затяжки 29 Нм



12. Залейте охлаждающую жидкость

13. Убедитесь в отсутствии утечек охлаждающей жидкости.
