tOYOTA COROLLA FIELDER



Проверка статора TOYOTA COROLLA FIELDER. Система запуска

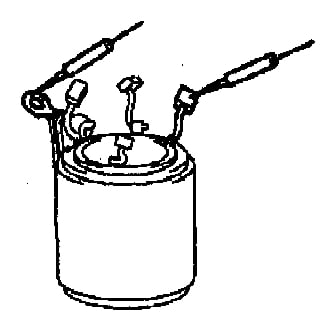

1. Убедитесь в наличии проводимости между клеммой "С" и проводом щетки.

Убедитесь в наличии проводимости между клеммой "С" и проводом щетки.

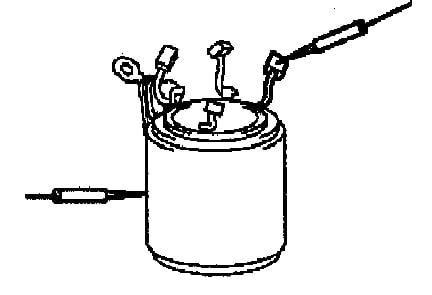

2. Убедитесь в отсутствии проводимости между проводом щетки и корпусом.

б) Убедитесь в отсутствии проводимости между проводом щетки и корпусом.





3. Проверка щеток

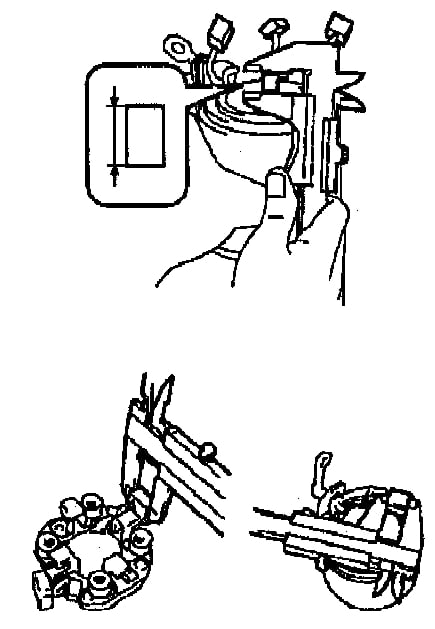

а) Измерьте высоту щеток.

Номинальное значение: стартер 0,8 кВт 16 мм ; стартер 1,0 кВт 14 мм
Предельное значение: стартер 0,8 кВт 10 мм ; стартер 1,0 кВт 9 мм

а) Измерьте высоту щеток.

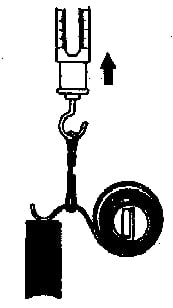

4. Проверка пружин щеток.
Измерьте при помощи безмена натяжение пружин щеток в момент их отрыва от щетки.
Номинальное значение 14-18 Н

4. Проверка пружин щеток.

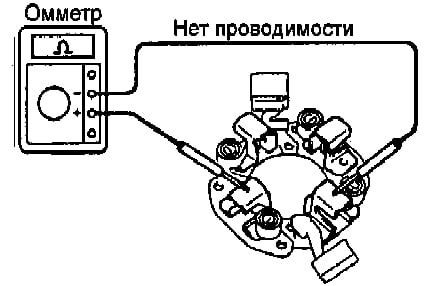

5. Проверка щеткодержателя.

Проверьте изоляцию щеткодержателя. При помощи омметра убедитесь в отсутствии проводимости между положительным и отрицательным щеткодержателями.

В противном случае замените щеткодержатель.

4. Проверка щеткодержателя.

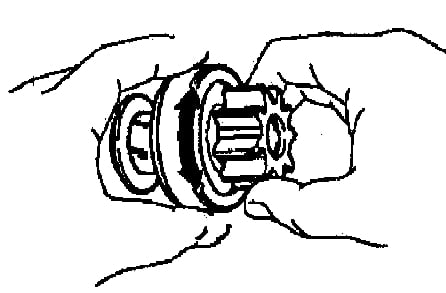

6. Проверка обгонной муфты.
Убедитесь, что шестерня привода вращается в одну сторону свободно, а в другую сторону не вращается.

5. Проверка обгонной муфты.

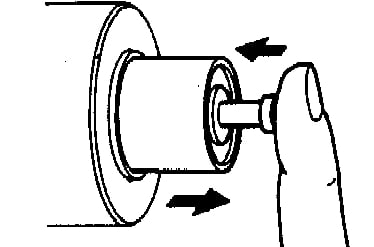

Проверка тягового реле.
Нажмите на шток тягового реле и отпустите его. Шток должен немедленно вернуться обратно

Проверка тягового реле.

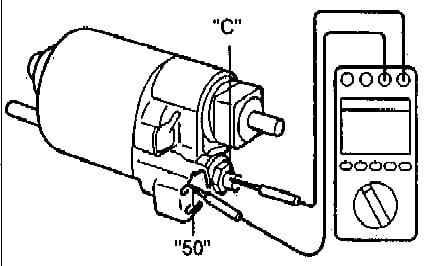

7. Проверка втягивающей обмотки тягового реле.
С помощью омметра убедитесь в наличии проводимости между выводами стартера "50" и "С"

7. Проверка втягивающей обмотки тягового реле.



Далее - продолжение проверки статора

8. Проверка удерживающей обмотки и прочее
