FIELDER - система зарядки



Порядок снятия и установки генератора на двигателе 1ZZ-FE TOYOTA FIELDER



1. Снимите правую часть защиты двигателя



2. Снимите ремень привода навесных агрегатов.

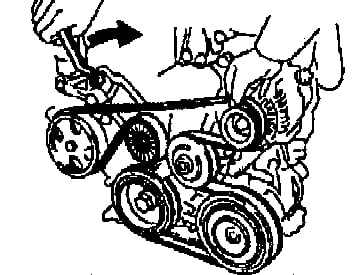

Медленно поверните натяжитель по часовой стрелке и снимите ремень

2. Снимите ремень привода навесных агрегатов.

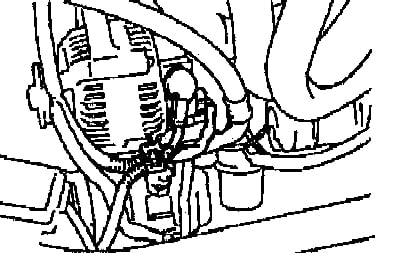

3. Снимите генератор, а) Отсоедините зажим проводки.

3. Снимите генератор, а) Отсоедините зажим проводки.





б) Снимите клемму "+В"
в) Отсоедините разъем.

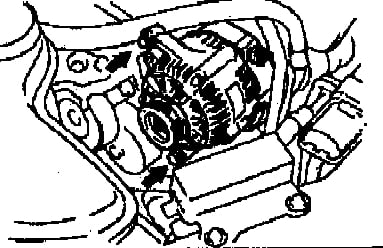

г) Отверните 2 болта и снимите генератор

б) Снимите клемму "+В"



4. Установите генератор.
Момент затяжки: M8 29 Нм ; М10 58 Нм



Проверка системы зарядки на автомобиле ; Проверка ротора и других частей генератора
