Установка балки задней подвески TOYOTA COROLLA FIELDER

1. Установите балку задней подвески и временно затяните болты крепления.

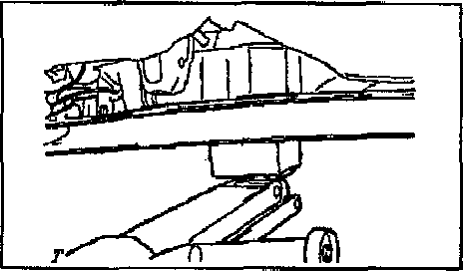

а) Поддомкратьте балку задней подвески.

Примечание:
используйте деревянный брусок в качестве проставки между балкой и домкратом





б) Медленно поднимая домкрат подсоедините балку задней подвески к кузову Филдера. Установите два болта с шайбами и временно затяните две гайки.





2. Подсоедините стойки задней подвески и временно затяните гайки крепления.

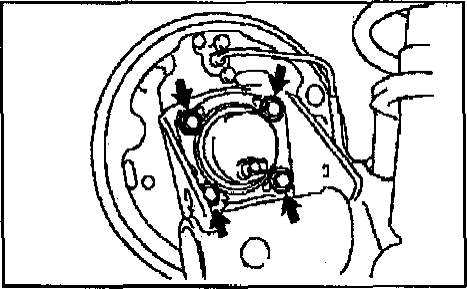

3. Установите тормозные щиты и ступицы задней оси в сборе с подшипниками
и затяните четыре болта крепления. Момент затяжки 56 Нм





4. Модели с задними барабанными тормозами

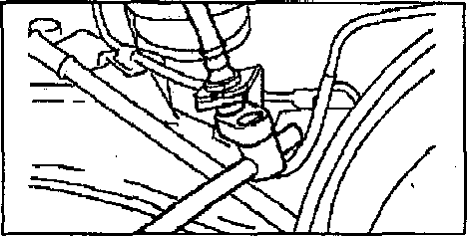

Подсоедините тормозные трубки,

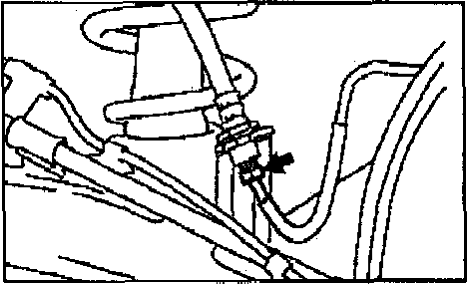

а) Подсоедините тормозную трубку к тормозному шлангу и временно затяните гайку трубки.

Внимание:
- Будьте осторожны, не повредите тормозную трубку или шланг.
- В случае повреждения тормозной трубки или шланга замените их на новые.





б) Установите фиксатор тормозного шланга.



в) Используя специнструмент, окончательно затяните гайку тормозной трубки.
Момент затяжки 15,2 Н-м





5. Установите стабилизатор поперечной устойчивости задней подвески

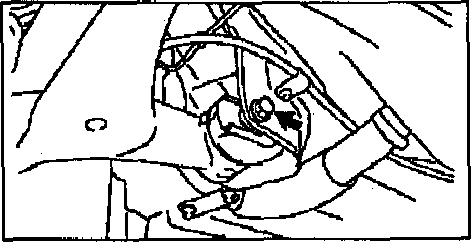

Подсоедините датчик частоты вращения с проводом и трос стояночного тормоза
к балке задней подвески.

Установите фиксаторы и затяните болты.

Момент затяжки:
болт (А) 5,4 Нм ; болт (В) 5,0 Нм

Внимание: при установке убедитесь, что провод датчика не перекручен.





7. Модели с задними барабанными тормозами
Установите тормозной барабан


8. Модели с задними дисковыми тормозами
Установите суппорты тормозных механизмов левого и правого колес и тормозные диски



9. Стабилизируйте подвеску.
а) Установите заднее колесо. Момент затяжки 103 Нм

б) Опустите Филдер. Покачайте автомобиль вверх и вниз, чтобы стабилизировать подвеску.



10. Окончательно затяните болты крепления балки задней подвески к кузову Филдера
Момент затяжки 85 Нм





11. Окончательно затяните гайки крепления стоек задней подвески.
Момент затяжки 80 Нм

12. Модели с задними барабанными тормозами
Прокачайте тормозную систему и проверьте уровень тормозной жидкости.

13. Проверьте работу датчиков частоты вращения колес.

14. Проверьте углы установки задних колес.
