1. Снимите заднее колесо.
2. Снимите трубу системы выпуска.
3. Снимите карданный вал в сборе с опорным подшипником.

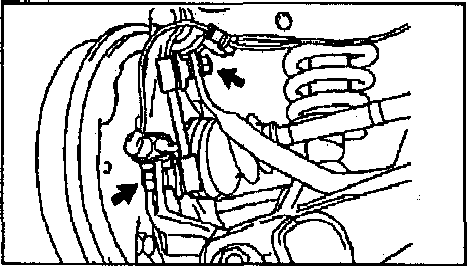

4. Отверните гайки и снимите левую и правую стойку стабилизатора поперечной устойчивости задней подвески.
Внимание: если ось шарового шарнира проворачивается вместе с гайкой,
придерживайте ее с помощью торцевого ключа.
![](/repair_Fielder-41_clip_image002.gif)
5. Отверните контргайки ступиц задней оси
6. Снимите тормозные барабаны

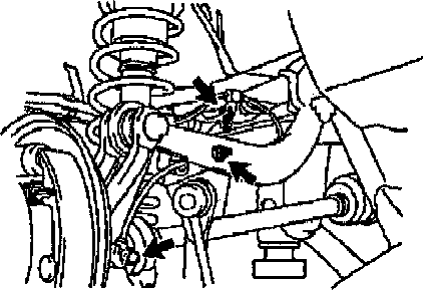

7. Отверните гайки и болты и отсоедините датчики частоты вращения
левого и правого колес и их провода.
Внимание:
- Убедитесь в отсутствии посторонних частиц в датчике частоты вращения.
- При отсоединении датчика частоты вращения от кулака, верхнего рычага и
подрамника будьте осторожны, не повредите датчик и его провод.
![](/repair_Fielder-41_clip_image004.gif)
8. Снимите тормозные колодки левого и правого
9. Отсоедините тросы стояночного тормоза
10. Отсоедините тормозные трубки
11. Отсоедините нижние рычаги задней подвески от кулаков
12. Отсоедините верхние регулировочные рычаги от кулаков.
13. Снимите левую и правую ступицы задней оси в сборе
14. Снимите нижние рычаги задней подвески.

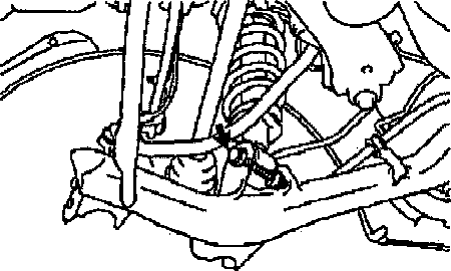

а) Отверните гайку с нижней стороны стойки задней подвески и снимите болт.
Внимание: зафиксируйте гайку и, вращая болт, снимите ее.
![](/repair_Fielder-41_clip_image006.gif)

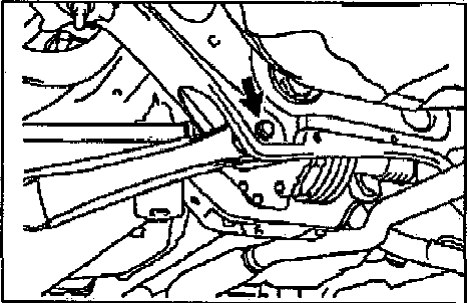

б) Отверните гайку и снимите задний болт крепления левого нижнего рычага к подрамнику.
Внимание: зафиксируйте гайку и, вращая болт, снимите её.
![](/repair_Fielder-41_clip_image008.gif)

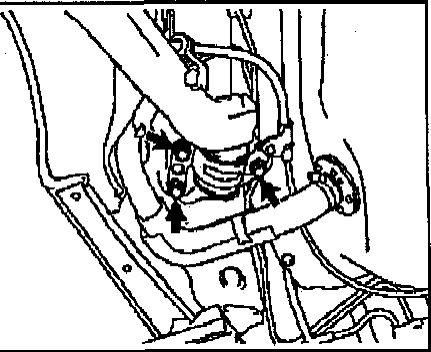

в) Отверните три болта крепления передней опоры левого нижнего рычага
задней подвески. Снимите нижний рычаг
![](/repair_Fielder-41_clip_image010.gif)
15. Снимите подрамник задней подвески,

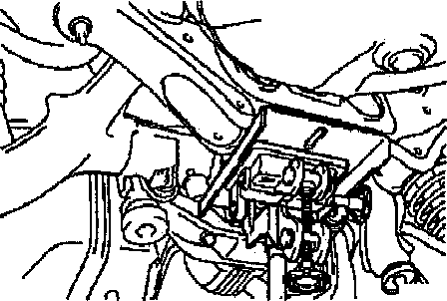

а) Установите домкрат под поперечную балку.
Внимание: опора домкрата не должна касаться вязкостной муфты.
Примечание: подрамник снимается в сборе с редуктором.
![](/repair_Fielder-41_clip_image012.gif)

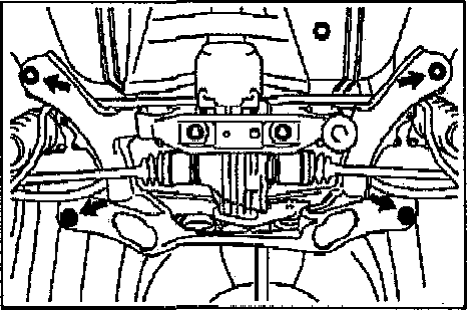

б) Отверните два болта и две гайки и, медленно опуская домкрат, снимите
подрамник задней подвески в сборе с редуктором.
Внимание: при снятии подрамника задней подвески будьте осторожны,
не повредите датчик частоты вращения и его провод.
![](/repair_Fielder-41_clip_image014.gif)
16. Снимите стабилизатор поперечной устойчивости задней подвески.

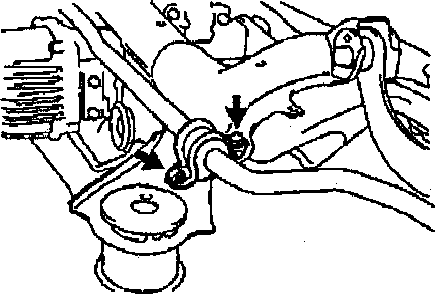

а) Отверните четыре болта.
Снимите левый и правый кронштейны стабилизатора с подрамника.
б) Снимите левую и правую втулки со стабилизатора. Снимите стабилизатор.
![](/repair_Fielder-41_clip_image016.gif)
