1. Снимите заднее колесо.

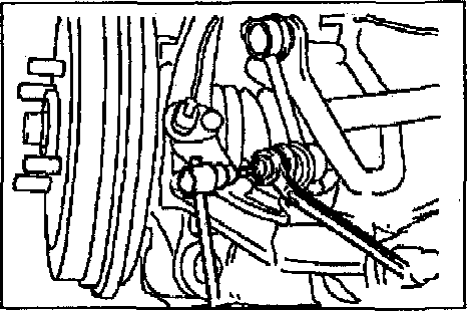

2. Удерживая ось шарового шарнира стойки при помощи торцевого ключа, отверните
гайку и отсоедините стойку стабилизатора от кулака.
![](/repair_Fielder-45_clip_image002.gif)

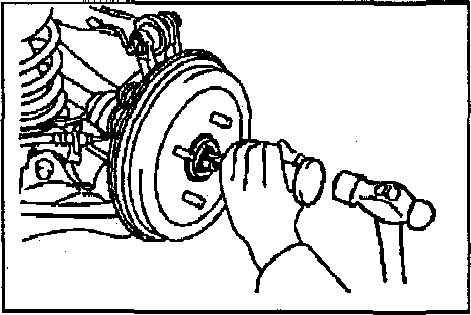

3. Отверните контргайку левой ступицы задней оси.
а) Используя зубило и молоток, рас контрите контргайку ступицы.
Внимание:
- Установите зубило на смятую поверхность контргайки.
- Используйте подходящее зубило, чтобы не повредить паз на приводном валу.
- Для снятия гайки расконтрите ее полностью.
- Будьте осторожны, не повредите резьбовую часть приводного вала.
б) Используя специнструмент, снимите контргайку ступицы
![](/repair_Fielder-45_clip_image004.gif)
4. Снимите тормозной барабан.
5. Отверните болт и отсоедините датчик частоты вращения заднего колеса от кулака.
Внимание: убедитесь в отсутствии посторонних частиц в датчике и отверстии для него.
6. Снимите тормозные колодки
7. Отсоедините трос стояночного тормоза.

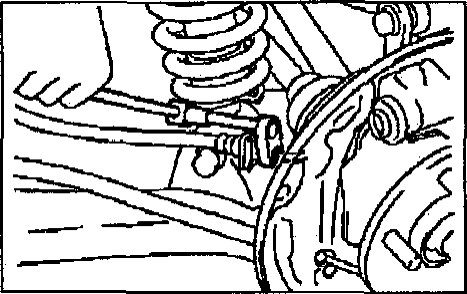

8. Отсоедините тормозную трубку.
а) Используя специнструмент, отсоедините тормозную трубку.
б) Снимите фиксатор.
![](/repair_Fielder-45_clip_image006.gif)
9. Отсоедините нижний рычаг задней подвески.
а) Нанесите метки на эксцентрик регулировки схождения и рычаг.
Примечание: метки наносятся на эксцентрик и на его шайбу (с обоих сторон).
б) Отверните гайку, снимите эксцентрик регулировки схождения и его шайбу.
![](/repair_Fielder-45_clip_image008.gif)

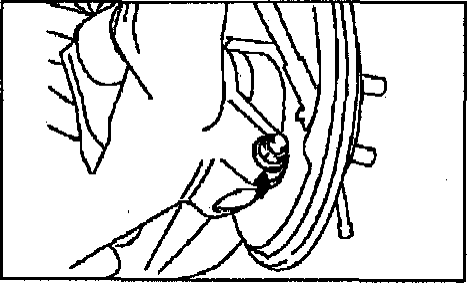

в) Отверните гайку, снимите болт и отсоедините нижний рычаг задней подвески.
![](/repair_Fielder-45_clip_image010.gif)

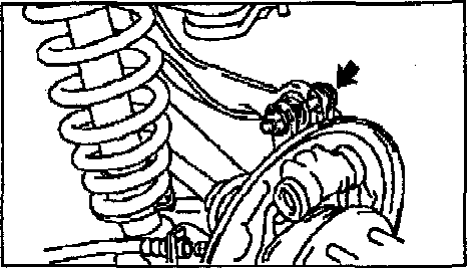

10. Отверните гайку, снимите болт и отсоедините верхний регулировочный
рычаг задней подвески от кулака.
Внимание: зафиксируйте гайку и вращайте болт
![](/repair_Fielder-45_clip_image012.gif)
11. Постукивая по торцу приводного вала пластиковым молотком,
снимите ступицу задней оси в сборе с кулаком.
Внимание:
- Будьте осторожны, не повредите чехол наружного шарнира приводного вала.
- Будьте осторожны, не повредите ротор датчика частоты вращения.
- Подвесьте приводной вал при помощи проволоки.
Примечание: если приводной вал отсоединяется с трудом, используйте латунный
стержень и молоток.
