TOYOTA COROLLA FIELDER - проверка крышки радиатора и замена радиатора



 Порядок проверки крышки радиатора Филдер

Примечание:

- Если крышка радиатора загрязнена, промойте ее водой.
- Перед использованием тестера смочите клапаны крышки радиатора
охлаждающей жидкостью или водой.



1. При помощи тестера медленно создайте давление и убедитесь, что воздух
выходит из парового клапана.

Примечание:
- увеличивайте давление плавно и равномерно..
- скорость нагнетания - не более 1 хода поршня за 3 секунды.
- если воздух не выходит из парового клапана, замените крышку радиатора

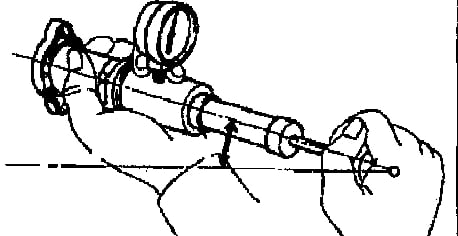

При помощи тестера медленно создайте давление и убедитесь, что воздух выходит из парового клапана.



2, При помощи тестера измерьте давление срабатывания предохранительного клапана.

Номинальное значение 74 - 103 кПа (0,75 - 1,05 кг/см2)
Предельное значение 59 кПа (0,6 кг/см2)

Примечание:
- скорость нагнетания - не более 1 хода поршня за 1 секунду;
- в качестве давления открытия используйте наибольшее полученное значение;

- если давление открытия находится ниже минимального значения, замените крышку радиатора.







Замена радиатора

1. Слейте охлаждающую жидкость.

2. Отсоедините впускной шланг радиатора.

3. Отсоедините выпускной шланг радиатора.

4. Отсоедините впускной шланг охладителя рабочей жидкости АКПП.

5. Отсоедините выпускной шланг охладителя рабочей жидкости АКПП.



6. Снимите вентилятор с электродвигателем.

а) Отсоедините разъем электродвигателя вентилятора.

б) Отсоедините 2 зажима проводки.

в) Отверните 2 болта и снимите вентилятор с электродвигателем.



7. Снимите верхний кронштейн радиатора.

8. Снимите радиатор.

9. Установите радиатор.

10. Установите ранее снятые элементы и подсоедините шланги.

11. Залейте охлаждающую жидкость.

12. Убедитесь в отсутствии утечек охлаждающей жидкости.
