Снятие двигателя 1 NZ-FE и 2 NZ-FE TOYOTA FIELDER







Продолжение.

Назад

35. Снимите двигатель с трансмиссией.
а) Зафиксируйте двигатель на подъемном механизме.

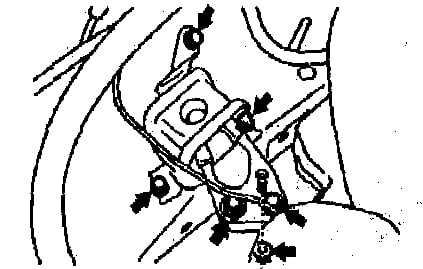

б) Выверните пять болтов и гайку, снимите амортизатор правой опоры.

Снятие двигателя 1 NZ-FE и 2 NZ-FE TOYOTA FIELDER. Выверните пять болтов и гайку, снимите амортизатор правой опоры.

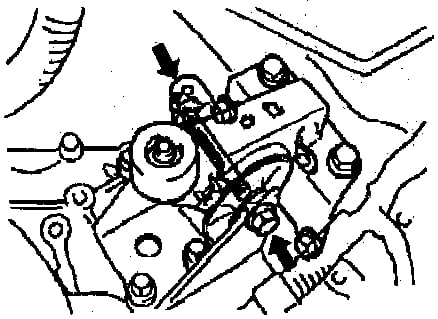

в) Выверните болт и гайку, снимите амортизатор левой опоры.

Снятие двигателя 1 NZ-FE и 2 NZ-FE

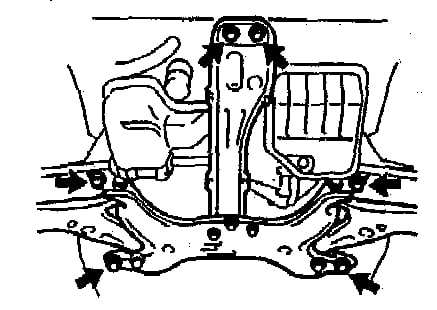

г) Выверните шесть болтов и снимите подрамник.

Выверните шесть болтов и снимите подрамник.

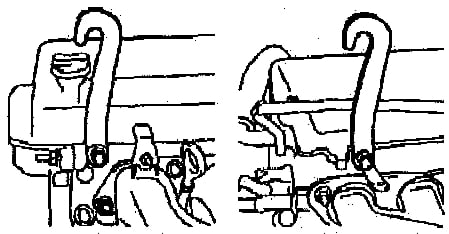

д) Установите крюк (12281-21010) для подъема двигателя. Момент затяжки 40 Нм

Установите крюк (12281-21010) для подъема двигателя

е) С помощью цепи и блока зафиксируйте двигатель.

36. Снимите ремень насоса гидроусилителя рулевого управления.



Далее ... 37. Снимите насос гидроусилителя рулевого управления
