Снятие двигателей 1 NZ-FE и 2 NZ-FE COROLLA FIELDER



Продолжение. Часть 3

Назад.



37. Снимите насос гидроусилителя рулевого управления

а) Отсоедините провода от датчика давления рабочей жидкости гидроусилителя рулевого управления,

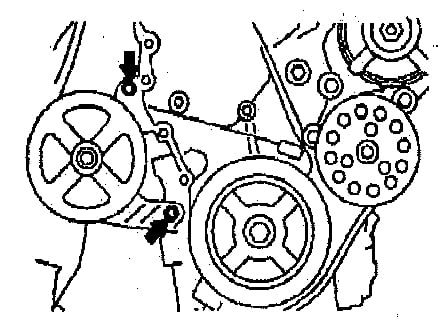

б) Отверните два болта и снимите насос гидроусилителя рулевого управления.

Снятие двигателей 1 NZ-FE и 2 NZ-FE COROLLA FIELDER



38. (Модели 4WD) Снимите рулевую рейку в сборе, вывернув два болта.
39. (Модели 4WD) Снимите теплозащитный экран выпускного коллектора.
40. (Модели 4WD) Снимите выпускной коллектор, вывернув четыре болта и две гайки.


41. Снимите подрамник.


42. (Модели 4WD) Снимите продольную балку.
43. (Модели 4WD) Снимите амортизатор задней опоры двигателя.
44. (Модели 4WD) Снимите передний правый приводной вал,
45. (Модели 4WD) Снимите усилитель жесткости раздаточной коробки.
46. (Модели 4WD) Снимите правый усилитель жесткости раздаточной коробки.
47. (Модели 4WD) Снимите раздаточную коробку.


48. Снимите стартер,
49. Снимите генератор.
50. Снимите МКПП.
51. Снимите АКПП.
52. Снимите диск сцепления.
