Редуктор заднего моста (модели 4WD) TOYOTA FIELDER- замена сальников





Примечание: модели Филдер 4WD имеют автоматически подключаемый полный
привод (без межосевого дифференциала)

Подключение заднего моста осуществляется при помощи вязкостной муфты,
установленной на редукторе заднего моста.





Замена переднего сальника

1. Снимите глушитель в сборе и прокладку

2. Слейте масло из картера редуктора. Момент затяжки сливной пробки 39 Нм

3. Отсоедините карданный вал от редуктора заднего моста.

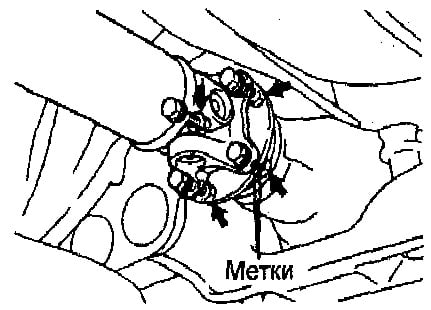

а) Нанесите установочные метки на фланец редуктора заднего моста и фланец карданного вала.
б) Отверните четыре болта и отсоедините карданный вал от редуктора заднего моста.

в) Подвесьте карданный вал на проволоке


4. Снимите соединительный фланец,

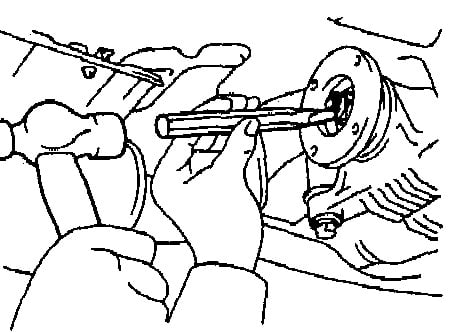

а) Используя зубило и молоток, Расконтрите гайку

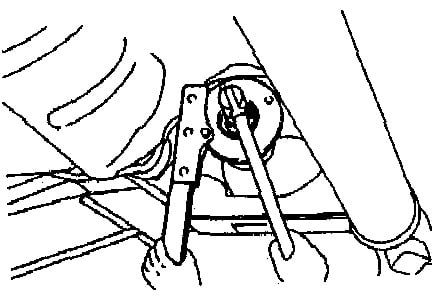

б) Удерживая фланец, отверните гайку

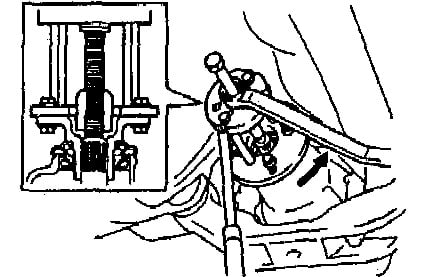

в) С помощью съемника снимите соединительный фланец.



5. Снимите передний сальник и маслоотражатель.

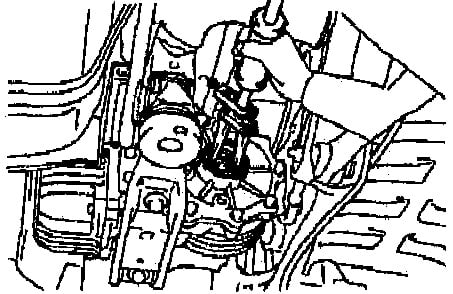

а) С помощью съемника снимите сальник.



6. Снимите подшипник и распорную втулку.

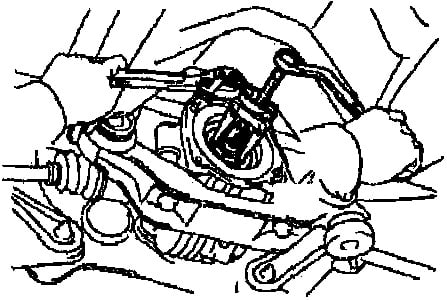

а) С помощью съемника снимите передний подшипник

б) Снимите распорную втулку



Далее - Замена переднего сальника - часть 2
