Редуктор заднего моста FIELDER - замена переднего сальника





7. Установите новую распорную втулку, подшипник и маслоотражатель.
а) Установите новую распорную втулку на вал.
б) Установите подшипник на вал.
в) Установите маслоотражатель

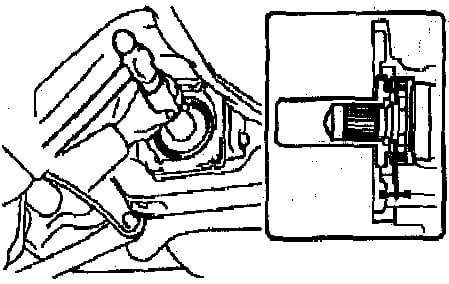

8. Установите новый сальник.
а) Используя оправку, установите новый сальник. Глубина установки 0,7 - 1,3 мм

б) Нанесите консистентную смазку на рабочую кромку сальника

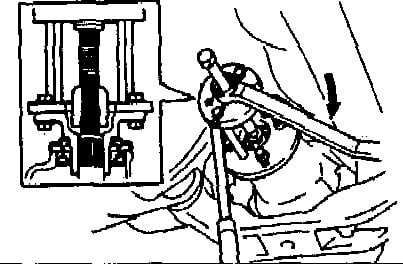

9. Установите соединительный фланец,
а) С помощью специнструмента установите фланец на вал.

б) Нанесите на резьбу новой гайки консистентную смазку.

в) Удерживая фланец, затяните гайку.. Момент затяжки 108 Нм

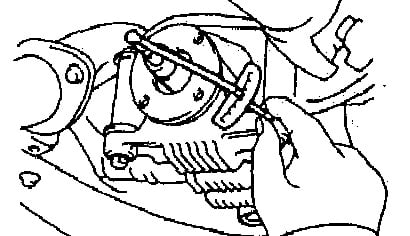

г) С помощью динамометрического ключа измерьте предварительный натяг подшипника
ведущей шестерни главной передачи.

Предварительный натяг подшипника: нового 0,98 - 1,57 Нм бывшего в эксплуатации 0,49 - 0,78 Нм

Если преднатяг больше допустимого, то замените распорную втулку.
Если преднатяг меньше допустимого значения, то дозатягивайте гайку на 5 - 10° до тех пор, пока преднатяг не достигнет заданного значения.

Примечание:

- не превышайте момент затяжки 235 Нм. Если преднатяг превысил максимально допустимый при дозатяжке гайки, то замените распорную втулку и повторите процедуру регулировки.

- не регулируйте преднатяг отворачиванием гайки




д) Законтрите гайку соединительного фланца


10. Подсоедините карданный вал к редуктору заднего моста.
а) Совместите установочные метки на фланцах и подсоедините карданный вал к редуктору
заднего моста.

б) Затяните болты крепления. Момент затяжки 74 Нм

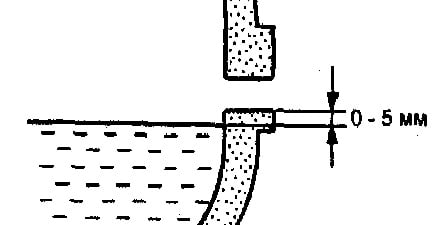

11. Залейте масло в редуктор. качество масла по API GL-5
Рекомендуемая вязкость масла по SAE 85W-90
Объем заправки 0,5 л Момент затяжки пробки 39 Нм

12. Установите новую прокладку и глушитель в сборе



Далее - Замена бокового сальника редуктора

Назад - Замена переднего сальника - часть 1
