Установка  стабилизатора  поперечной устойчивости передней подвески FIELDER





1. Установите стабилизатор поперечной устойчивости передней подвески.



Модели 2WD


а) Установите втулки на стабилизатор таким образом, чтобы ограничительные кольца оказались с внутренней стороны.


Внимание:

- Левая и правая втулки на стабилизаторе должны располагаться симметрично
(разница не более плюс-минус 5 мм)

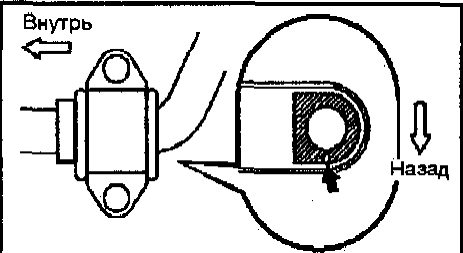

- При установке сориентируйте втулки разрезом назад.





б) Установите стабилизатор с кронштейнами и втулками на поперечную балку передней подвески    и затяните четыре болта. Момент затяжки 19 Нм

в) Установите поперечную балку передней подвески,



Модели 4WD

а) Установите втулки на стабилизатор таким образом, чтобы ограничительные кольца оказались с внутренней стороны.

Внимание:

- Левая и правая втулки на стабилизаторе должны располагаться симметрично
(разница не более  + 5 мм).
- При установке сориентируйте втулки разрезом назад.


б) Установите стабилизатор на Филдер

в) Установите поперечную балку передней подвески.

г) Установите кронштейны стабилизатора на поперечную балку и затяните болты крепления.
Момент затяжки 19 Нм

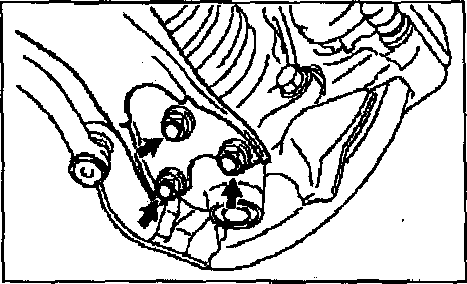

2. Подсоедините нижние рычаги подвески к поворотным кулакам и затяните
болты и гайки крепления. Момент затяжки 142 Нм





3.  Модели с гидроусилителем рулевого управления

Подсоедините нагнетательный и возвратный трубопроводы к рулевому механизму




4. Подсоедините наконечники рулевых тяг к поворотным кулакам


5. Установите левую и правую стойки стабилизатора поперечной устойчивости и затяните гайки. Момент затяжки 74 Нм
Внимание: если ось шарового шарнира проворачивается вместе с зайкой, придерживайте
ее с помощью торцевого ключа.


6.Установите нижний кожух защиты двигателя



7. Установите передние колеса. Момент затяжки 103 Нм


8. Подсоедините промежуточный вал № 2 рулевого управления
Примечание: убедитесь, что передние колеса установлены в направлении
движения по прямой.


9. Установите уплотнитель отверстия для рулевой колонки,



10. Модели с гидроусилителем рулевого управления

Долейте рабочую жидкость усилителя рулевого управления и прокачайте систему.
Убедитесь в отсутствии утечек рабочей жидкости



11. Проверьте и при необходимости отрегулируйте углы установки передних  колес





далее : Ступица передней оси

назад : Проверка стойки  стабилизатора  поперечной устойчивости передней подвески
