Стабилизатор поперечной устойчивости передней подвески  COROLLA FIELDER





1. Убедитесь, что передние колеса установлены в направлении движения по прямой.

2. Снимите уплотнитель отверстия для рулевой колонки.

3. Отсоедините промежуточный вал №2 рулевого управления

4. Снимите передние колеса.

5. Снимите нижний кожух защиты двигателя.

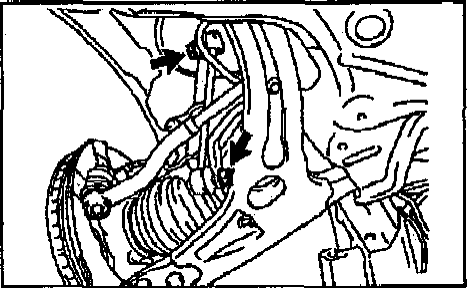

6. Отверните гайки и снимите левую и правую стойки стабилизатора поперечной
устойчивости передней подвески.

Внимание: если ось шарового шарнира проворачивается вместе с гайкой, придерживайте ее с помощью торцевого ключа.





7. Отсоедините наконечники рулевых тяг от поворотных кулаков

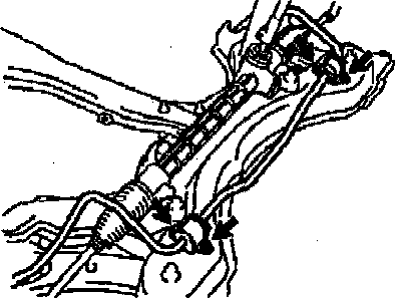

8. Модели с гидроусилителем рулевого управления
Отсоедините нагнетательный и возвратный трубопроводы от рулевого механизма

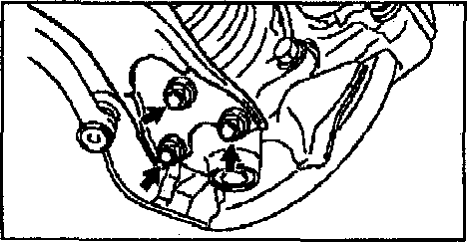

9. Отверните болты и гайки и отсоедините нижние рычаги передней подвески
от поворотных кулаков





10. Снимите стабилизатор поперечной устойчивости.

(Модели 2WD)
а) Снимите поперечную балку передней подвески.
б) Отверните четыре болта и снимите стабилизатор.





в) Снимите кронштейны и втулки со стабилизатора







(Модели 4WD)

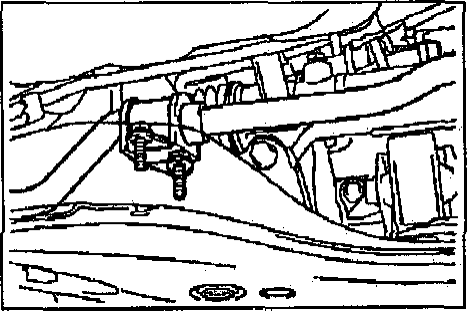

а) Отверните болты и отсоедините кронштейны стабилизатора от поперечной балки

б) Снимите поперечную балку передней подвески.
в) Снимите стабилизатор поперечной устойчивости.
г) Снимите втулки со стабилизатора
