Проверка схождения

• прокачайте FIELDER вверх и вниз , чтобы стабилизировать подвеску


• прокатите COROLLA FIELDER вперед по горизонтальной поверхности
  на 5 метров при положении передних колес - "прямо"


• пометьте середину протектора с задней стороны задних колес

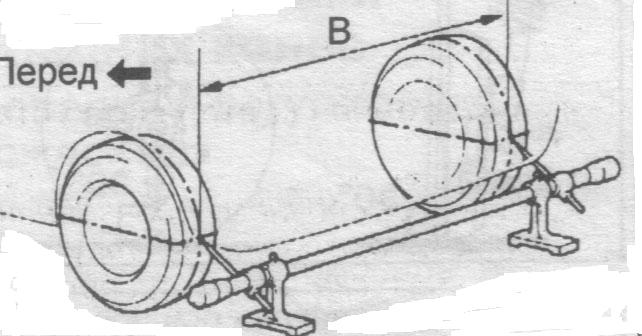

• измерьте расстояние - "В" - на рис. между метками на левой и правой шинах задних
  колес (см. рис.)

• перекатите FIELDER вперед так, метки с задней стороны колес оказались
  впереди на высоте измерителя

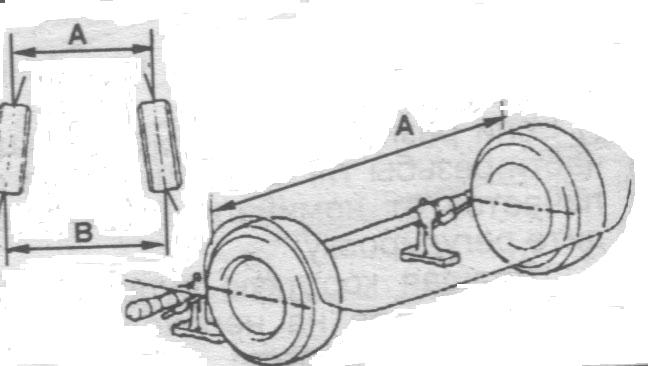

• измерьте расстояние "А" между метками правого и левого колес спереди

• вычислите схождение. Схождение = В - А

  Если величина схождения не соответствует заданным условиям , проверьте детали подвески
  и заменте неисправные

• Номинальное значение : 2 WD - 2 + 2,5 мм. 4 WD - 2 + 2 мм.

Примечание: (модели 2WD) схождение задних колес не регулируется

Проверка развала

• проверка производится на ненагруженном автомобиле;

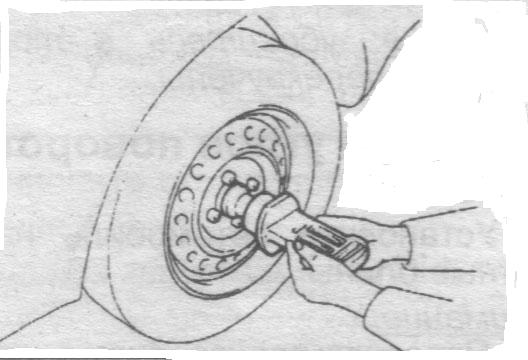

• установите прибор для измерения развала, продольного и поперечного наклона оси поворота, спецприспособление и переходник;

• проверьте развал задних колес COROLLA FIELDER

• Номинальное значение : 2 WD - 1 градус 30 мин. + 30 мин. ; 4 WD - 45 мин. + 45 мин.

• разница развала правого и левого задних колес FIELDER - менее 30 минут

Внимание: проверка производится при ненагруженном автомобиле

4. Снимите прибор для измерения развала продольного и поперечного наклона
оси поворота, спецприспособление и переходник.

Регулировка развала и схождения задних колес TOYOTA COROLLA FIELDER 4 WD
