Регулировка развала и схождения задних колес TOYOTA COROLLA FIELDER 4 WD





  • во избежании повреждения эксцентриков, перед регулировкой поддомкратьте Филдер
    или установите колеса на поворотные блины
  • осторожно ослабьте гайки эксцентриков регулировки развала на верхнем
    регулировочном рычаге и схождения на нижнем рычаге подвески
  • попеременно вращая эксцентрики в нужном направлении отрегулируйте развал и схождение
  • при вращении эксцентрика убедитесь, что втулка рычага перемещается плавно
  • Номинальное значение : развал - 45 мин. + 30 мин. ; схождение - 2 + 1мм.
  • разница развала правого и левого задних колес FIELDER - менее 30 минут

Регулировка развала и схождения задних колес TOYOTA COROLLA FIELDER 4 WD

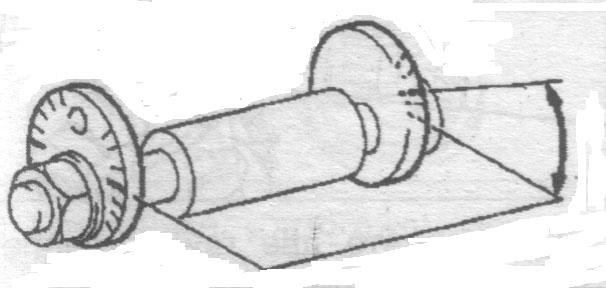

  • после регулировки убедитесь, что разница положений эксцентрика
    и его шайбы менее двух делений шкалы

эксцентрик

  • после регулировки закрутите гайки, момент затяжки - 74 Нм.









Процедура регулировки упрощается , если провести предварительную подготовку

  • перед проведением измерений установите FIELDER на четыре стойки, так, чтобы
    колеса касались земли

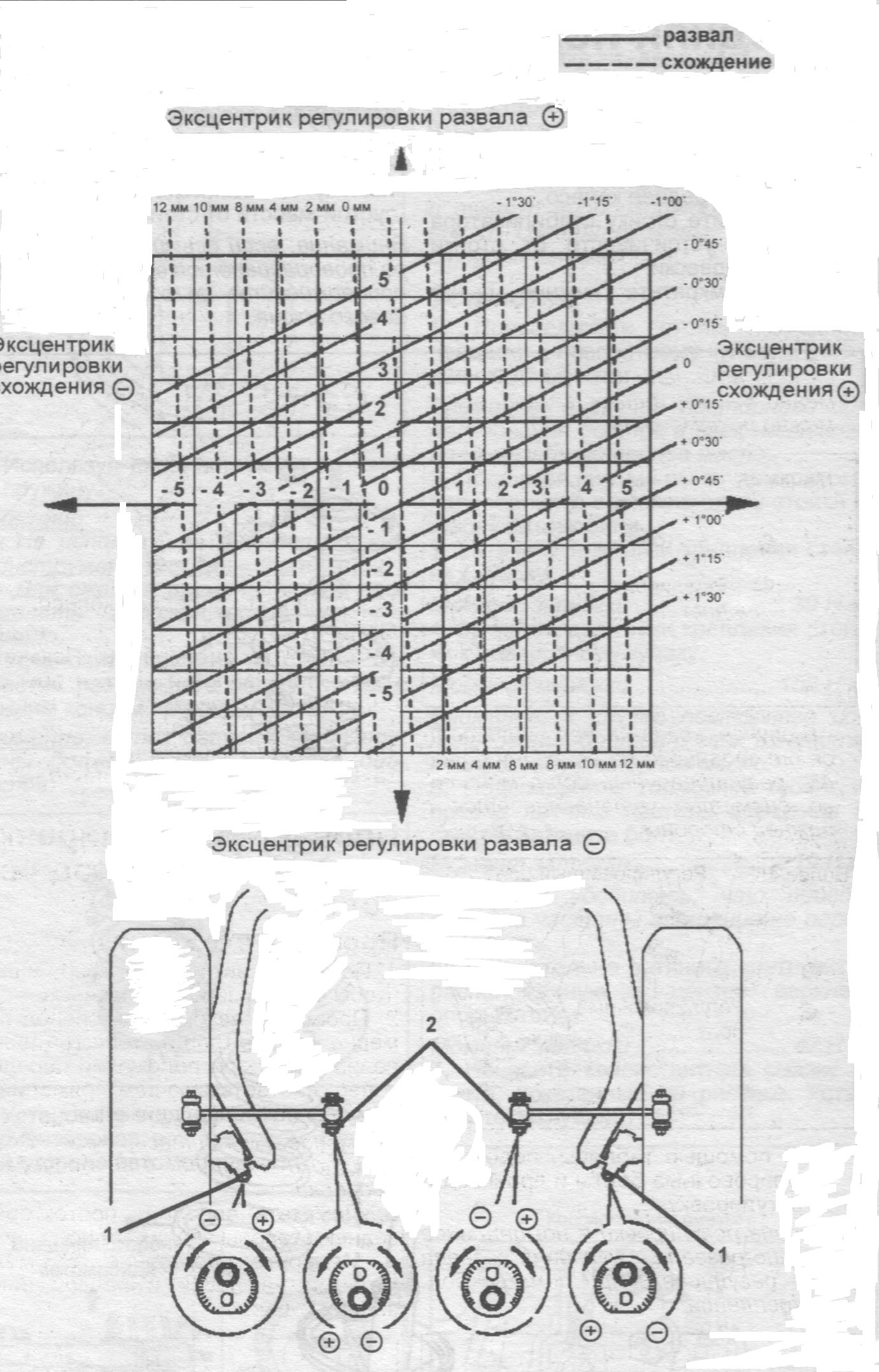

  • отметьте точкой на регулировочной карте (см. рис.) измеренное и номинальное
    значения углов установки левого и правого задних колес TOYOTA COROLLA FIELDER

регулировочной карте



  • считайте расстояние от стандартного до измеренного значении и определите на
    сколько делений и в какую сторону нужно повернуть соответствующий эксцентрик
  • вращая эксцентрики проведите регулировку

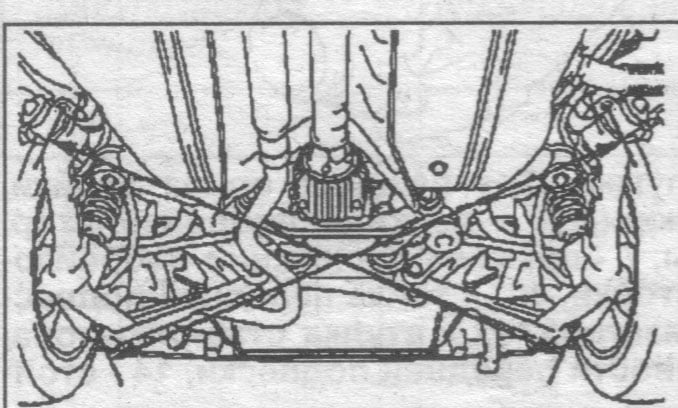

  • измерьте расстояние от переднего болта крепления левого нижнего рычага подвески до
    эксцентрика правого нижнего рычага подвески
  • для более точного измерения переместите трубу глушителя вверх
  • измерьте расстояние от переднего болта крепления правого нижнего рычага подвески до
    эксцентрика левого нижнего рычага подвески. Определите разницу между измеренными значениями
  • Номинальная разница - менее 6 мм.
  • если разница больше произведите регулировку развала и схождения

регулировка развала задний мост Fielder

Проверка развала и схождения задних колес FIELDER

Проверка и регулировка схождения
передних колес ; Регулировка развала передних колес
