Регулировка развала передних колес TOYOTA COROLLA FIELDER

Величины развала, продольного и поперечного наклона осей поворота

11


  2 WD 4 WD
развал 0 град. 30 мин. + 45 мин. 0 град. 25 мин. + 45 мин.
продольный наклон оси 2 град. 45 мин. + 45 мин. 2 град. 50 мин. + 45 мин.
поперечный наклон оси 11 град. 15 мин. + 45 мин. 11 град. 05 мин. + 45 мин.

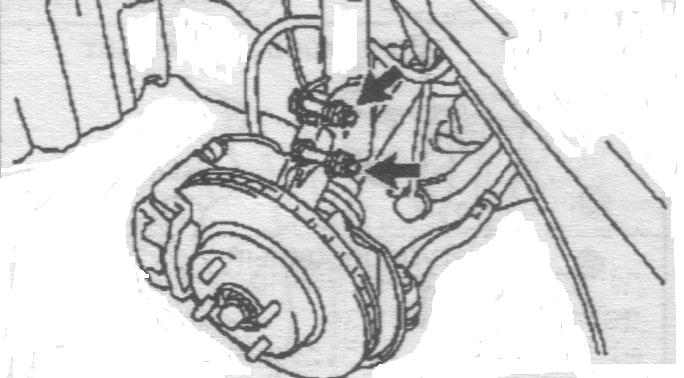

  • поддомкратьте COROLLA FIELDER и снимите переднее колесо

  • отверните две гайки с нижней стороны стойки

  • при повторном использовании болтов и гаек нанесите на резьбу моторное масло



Регулировка развала передних колес TOYOTA COROLLA FIELDER

  • временно затяните гайки

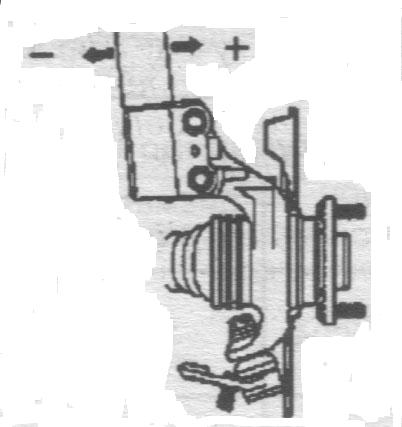

  • отрегулируйте величину развала, перемещая нижнюю часть стойки
  • затяните гайки, момент затяжки - 153 Нм.
  • установите переднее колесо ( момент затяжки - 103 Нм.) и опустите FIELDER

развал при регулировке :

  • FIELDER 2 WD - 0 град. 30 мин. + 30 мин.
  • FIELDER 4 WD - 0 град. 25 мин. + 30 мин.
  • при использовании болта крепления без метки регулировка величины развала возможна в диапазоне
    0,1 - 0,5 градуса

Разница развала и продольного наклона оси поворота правого и левого колес FIELDER - менее 45 мин.



Регулировка развала передних колес TOYOTA  FIELDER

Далее :

  • прокачайте FIELDER верх и вниз, чтобы стабилизировать подвеску
  • проверьте развал, если развал соответствует номинальному значению, проверьте схождение.





Если после всех вышеописанных процедур, развал не соответствует номинальному :

  • поддомкратьте COROLLA FIELDER и снимите переднее колесо

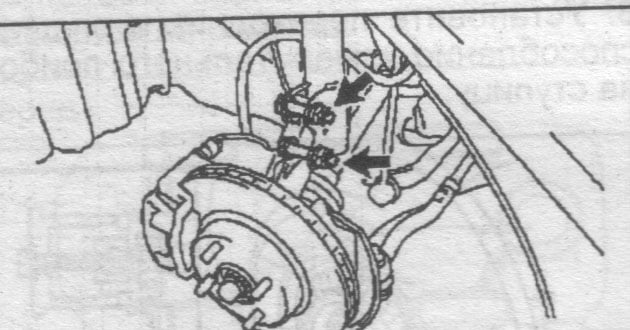

  • отсоедините тормозной шланг и провод датчика частоты вращения от стойки

  • отверните две гайки с нижней стороны стойки и снимите два болта

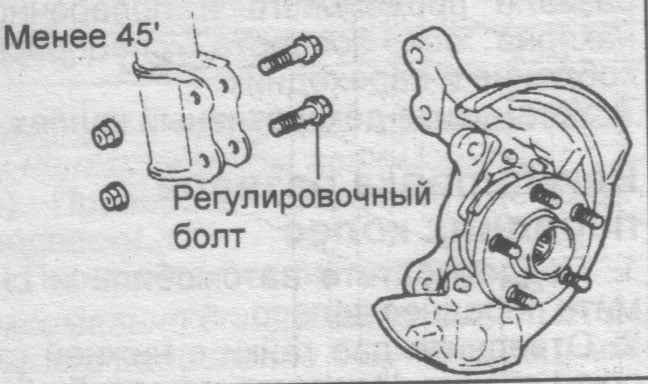

  • если развал отличается от номинального менее 45 минут, верхний болт
    крепления можно не заменять

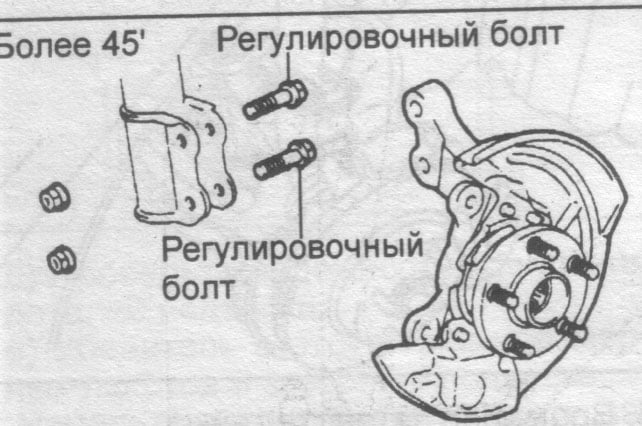

  • если развал отличается от номинального более 45 минут, регулировочный болт
    меньшего диаметра устанавливается с нижней стороны.

если развал отличается от номинального менее 45 минут если развал отличается от номинального более 45 минут,

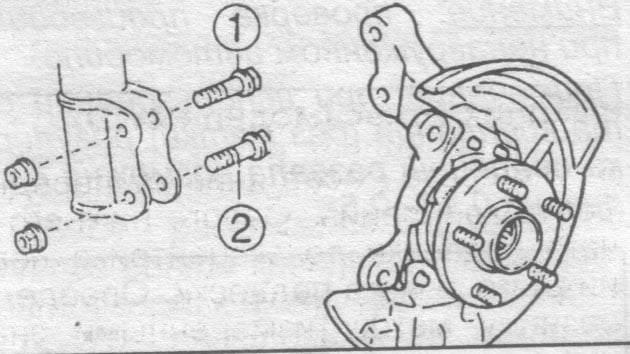

  • с помощью таблицы подберите регулировочные болты и проведите регулировку

  • формула - Величина регулировки = номинальное значение развала - величина развала
    после регулировки при помощи болтов крепления
  • затяните две гайки с нижней стороны стойки , момент затяжки - 153 Нм.
  • установите переднее колесо ( момент затяжки - 103 Нм.) и опустите FIELDER
  • прокачайте FIELDER верх и вниз, чтобы стабилизировать подвеску
  • проверьте развал и схождение
  • проверьте боковое скольжение



Регулировка развала передних колес TOYOTA COROLLA FIELDER Регулировка развала передних колес TOYOTA COROLLA FIELDER

Регулировочные болты
  диаметр болта (мм.) угол тип болта
90105 - 15004
13,9
+ 15 мин.
1 метка
90105 - 15005
13,3
+ 30 мин.
2 метки
90105 - 15006
12,4
+ 45 мин.
3 метки

Регулировка развала передних колес TOYOTA COROLLA FIELDER


Регулировка развала передних колес
угол ( минут )
болт крепления
регулировочный болт
90105 - 15004
90105 - 15005
90105 - 15006
1
2
1
2
1
2
1
2
0 - 15

15 - 30


30 - 45


45 - 1,00



1.00 - 1,15

1,15 - 1,30

Проверка и регулировка схождения передних колес
