Снятие поворотного кулака со ступицей TOYOTA FIELDER





1. Снимите переднее колесо

2. Отверните контргайку ступицы передней оси


3. Снимите датчик частоты вращения переднего колеса.

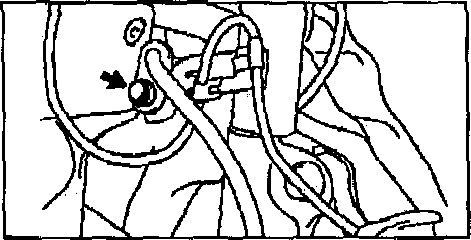

а) Отверните болт и отсоедините тормозной шланг и провод датчика частоты
вращения от стойки

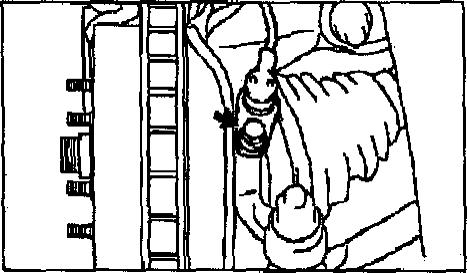

б) Отверните болт и отсоедините датчик частоты вращения от поворотного кулака

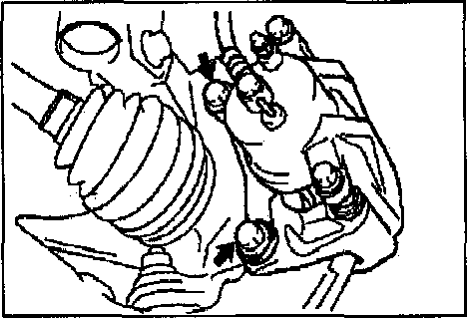

4. Отверните два болта и отсоедините суппорт тормозного механизма от поворотного кулака. Внимание: подвесьте суппорт при помощи проволоки




5. Снимите тормозной диск переднего колеса.
Внимание: избегайте попадания масла на рабочую поверхность диска.

6. Отсоедините наконечник рулевой тяги от поворотного кулака

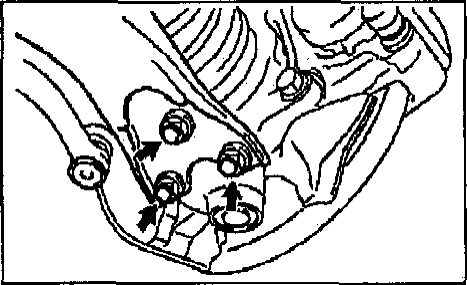

7. Отверните болт и две гайки и отсоедините нижний рычаг передней
подвески от шаровой опоры





8. Снимите поворотный кулак в сборе  со ступицей,

а) Постукивая по торцу приводного вала пластиковым молотком, отсоедините приводной вал от ступицы.

Примечание
: если приводной вал отсоединяется с трудом, используйте латунный стержень и молоток


б) Отожмите ступицу передней оси в сборе с кулаком к внешней стороне Тойоты Филдера и извлеките приводной  вал из ступицы.

Внимание:
- Не отжимайте ступицу больше, чем это необходимо для данной операции.
- Будьте осторожны, не повредите чехол наружного шарнира приводного вала.
- Будьте осторожны, не повредите ротор датчика частоты вращения



- Подвесьте приводной вал при помощи проволоки.

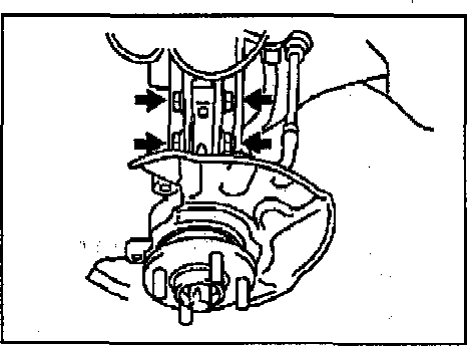

Отверните две гайки, снимите два болта и отсоедините поворотный кулак в
сборе со ступицей от стойки передней подвески



далее : Разборка поворотного кулака со ступицей

назад : Ступица передней оси
