Разборка   поворотного кулака со ступицей TOYOTA COROLLA FIELDER







1. Снимите нижнюю шаровую опору
а) Снимите шплинт и отверните гайку.

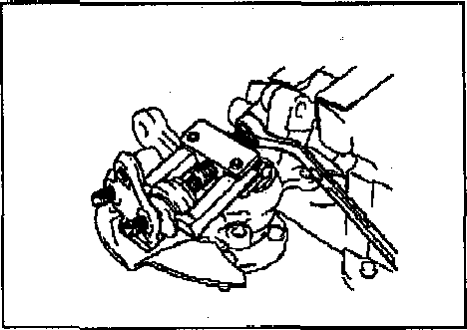

б) Используя специнструмент, снимите   шаровую опору

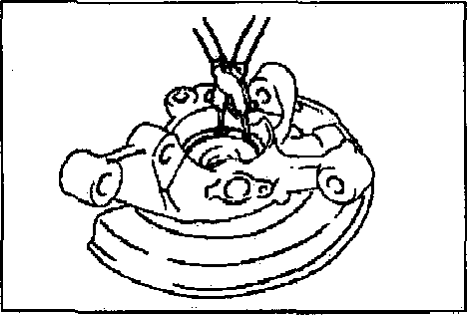

2. Используя специнструмент, снимите  стопорное кольцо



3. Снимите ступицу передней оси.

а) Закрепите поворотный кулак в тисках.

Внимание:

- Не сжимайте тиски слишком сильно.
- Используйте накладки из мягкого металла на губки тисков.

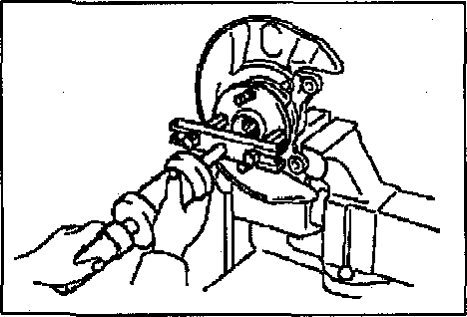

б) Используя специнструмент, снимите ступицу передней оси.

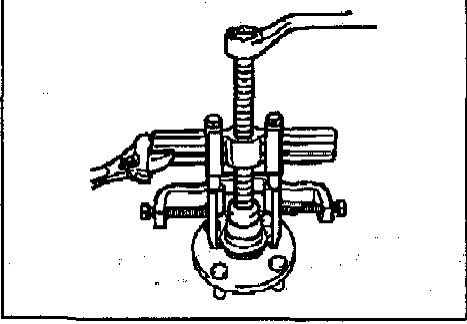

в) Используя специнструмент, снимите внутреннее кольцо подшипника со ступицы.

Внимание:
- В случае замены ступицы внутренние кольца подшипника тоже должны быть заменены.
- Нанесите смазку в точку контакта винта специнструмента и ступицы





4. Отверните три болта и снимите грязезащитный щиток с поворотного кулака.


5. Снимите подшипник ступицы передней оси.
а) Установите снятое внутреннее кольцо в подшипник.

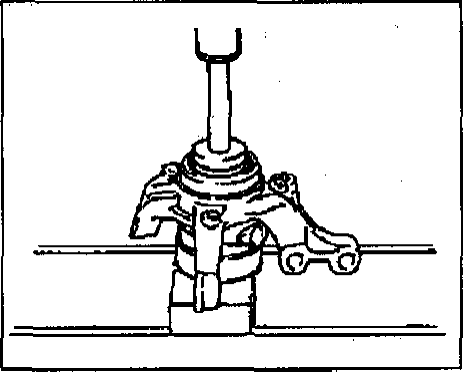

б) Используя специнструмент и пресс, извлеките подшипник из поворотного кулака
