Сборка   поворотного кулака со ступицей TOYOTA COROLLA FIELDER

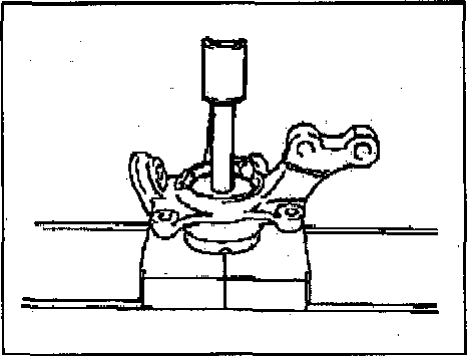

1. Используя специнструмент и пресс, установите подшипник в поворотный кулак





2. Установите грязезащитный щиток на поворотный кулак и затяните три болта.
Момент затяжки 8,3 Нм

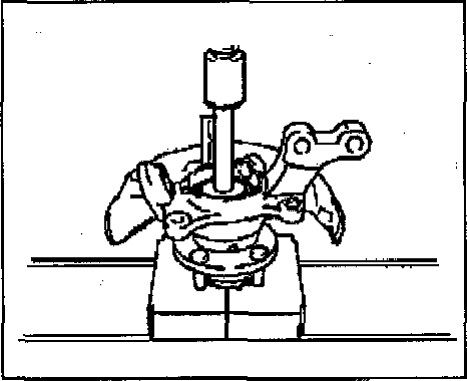

3. Используя специнструмент и пресс, установите ступицу на поворотный кулак.



4. Используя специнструмент, установите стопорное кольцо.



5. Установите нижнюю шаровую опору.

а) Установите шаровую опору на кулак и затяните гайку. Момент затяжки 103 Нм
Внимание: убедитесь в отсутствии смазки на контактных поверхностях опоры и кулака.

б) Установите новый шплинт.
Внимание: при установке шплинта возможен доворот гайки на угол не  более 60°.
