Установка поворотного   кулака со ступицей TOYOTA COROLLA FIELDER






1. Установите поворотный  кулак в сборе со ступицей

а) Подсоедините поворотный кулак к стойке передней подвески.
Установите два болта и затяните  две гайки. Момент затяжки 153 Нм

Внимание
: в случае повторного использования болтов и гаек нанесите на их резьбу моторное масло.


б) Отожмите ступицу передней оси в сборе с кулаком к внешней стороне автомобиля и установите приводной вал в ступицу.

Внимание
:
- Не отжимайте ступицу больше, чем это необходимо для данной операции.
- Будьте осторожны, не повредите чехол наружного шарнира приводного вала.
- Будьте осторожны, не повредите ротор датчика частоты вращения.
- Убедитесь в отсутствии посторонних частиц на роторе датчика и в его полости.





2. Подсоедините нижний рычаг подвески к поворотному кулаку и затяните болт и
две гайки крепления. Момент затяжки 142 Нм



3. Подсоедините наконечник рулевой тяги к поворотному



4. Установите тормозной диск переднего колеса.



5. Установите суппорт тормозного механизма на поворотный кулак и затяните два болта.
Момент затяжки 88,3 Нм


6. Используя специнструмент, установите и затяните новую контргайку ступицы.
Момент затяжки 216 Нм


7. Снимите суппорт тормозного механизма переднего колеса и тормозной диск.
Внимание: подвесьте суппорт при помощи проволоки.


8. Проверьте осевой зазор подшипника и биение ступицы передней оси



9. Установите тормозной диск переднего колеса.


10. Установите суппорт тормозного механизма переднего колеса и затяните два болта.
Момент затяжки 106,8 Нм

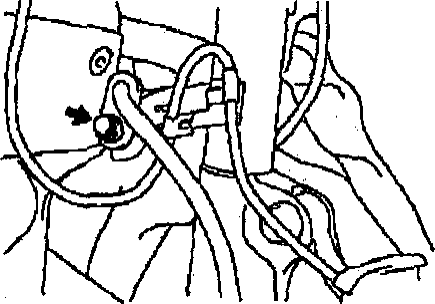

11. Подсоедините тормозной шланг и провод датчика частоты вращения к
стойке передней     подвески и затяните болт. Момент затяжки 29 Нм

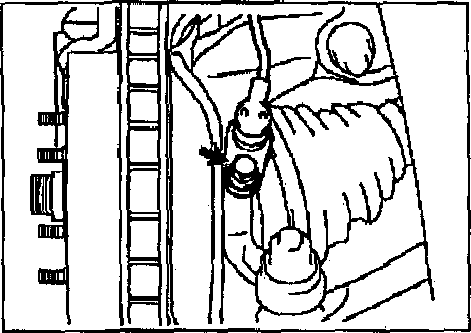

12. Установите датчик частоты вращения на поворотный кулак и затяните болт.
Момент затяжки... 8,0 Нм



13. Установите переднее колесо. Момент затяжки 103 Нм

14. Проверьте и при необходимости отрегулируйте углы установки передних колес.

15. Проверьте работу датчиков частоты вращения колес





далее : Замена болта ступицы

назад : Сборка   поворотного кулака со ступицей
