tOYOTA COROLLA FIELDER









1. Снимите переднее колесо.

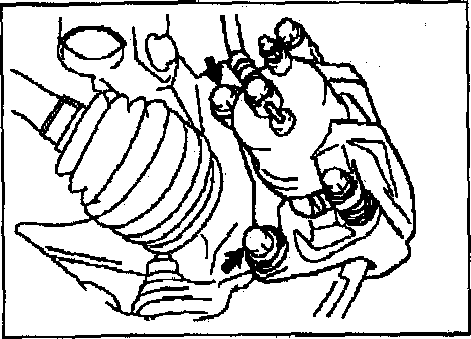

2. Отверните два болта и снимите суппорт тормозного механизма переднего колеса

Внимание: подвесьте суппорт при помощи проволоки



3. Снимите тормозной диск переднего колеса.
Внимание: избегайте попадания масла на рабочую поверхность диска.





4. Отверните три болта и отсоедините грязезащитный щиток от поворотного кулака.

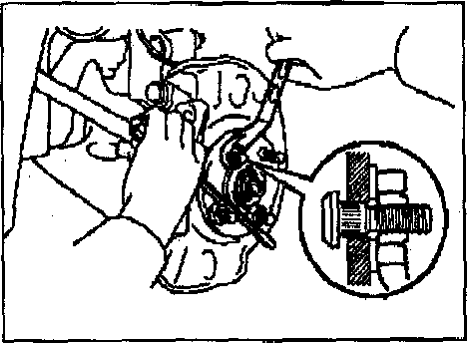

5. Используя специнструмент, снимите болт ступицы через сервисное отверстие в поворотном кулаке и грязезащитном щитке.



6. Через сервисное отверстие в кулаке и грязезащитном щитке установите новый болт в ступицу.



7. Установите шайбу и гайку М12х1,5 на болт.
Затягивая гайку, как показано на рисунке, установите болт ступицы.

Примечание: толщина шайбы должна   быть более 5 мм.





8. Установите грязезащитный щиток на поворотный кулак и затяните три болта.
Момент затяжки 8,3 Нм



9. Установите тормозной диск переднего колеса.
Внимание: избегайте попадания масла на рабочую поверхность диска.



10. Установите суппорт тормозного механизма переднего колеса и затяните два болта.
Момент затяжки 106,8 Нм



11. Установите переднее колесо.  Момент затяжки 103 Нм
