Сборка  амортизатора  стойки задней подвески  TOYOTA COROLLA FIELDER

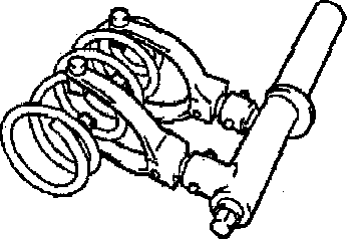

1. Используя специнструмент, сожмите пружину

Примечание:
при сжатии пружины не зацепляйте специнструмент за нижний и
верхний витки пружины

Внимание:
- Не используйте пневматический инструмент для данной операции.
- Для сжатия пружины можно применять  гидравлический инструмент.







2. Установите пружину на стойку, совместив паз нижнего седла стойки с
нижним концом пружины





3. Установите верхний виброизолятор  в кронштейн верхней опоры стойки.



4. Установите ограничитель хода сжатия пружины, верхнюю опору стойки в сборе
с кронштейном и шайбу


Внимание:

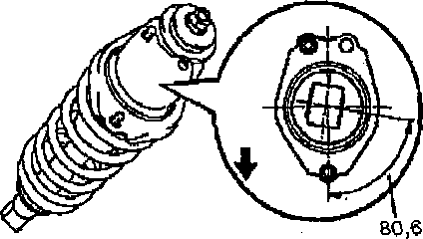

- Сориентируйте кронштейн, как показано на рисунке.
- При установке сориентируйте шайбу вогнутой поверхностью вверх.

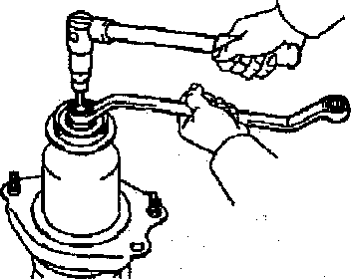

5. Удерживая шток от проворачивания при помощи ключа с внутренним шестигранником
затяните контргайку, расположенную в центре верхней опоры стойки. Момент затяжки 56 Нм



Внимание: убедитесь, что шток надежно зафиксирован при помощи ключа
с внутренним шестигранником





6. Снимите специнструмент с пружины:

Внимание:
при снятии убедитесь, что верхняя опора в сборе с кронштейном
сориентирована правильно.
