tOYOTA COROLLA FIELDER



 Снятие   нижнего рычага  задней подвески TOYOTA COROLLA FIELDER





1. Снимите заднее колесо

2. Отверните два болта и отсоедините трос №3 стояночного тормоза



3. Отсоедините левую и правую стойки стабилизатора поперечной устойчивости от кулака





4. Снимите нижний рычаг задней подвески.

а) Отверните гайку и снимите передний болт крепления рычага к кулаку.
Внимание: при помощи проволоки подвесьте верхний регулировочный рычаг.

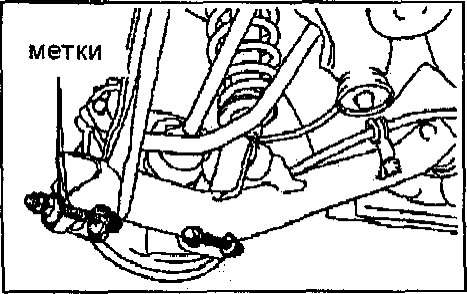

б) Нанесите метки на эксцентрик регулировки схождения и рычаг.





в) Отверните гайку, снимите эксцентрик регулировки схождения и его шайбу.

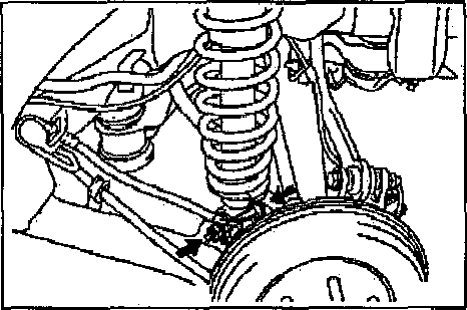

г) Отверните гайку с нижней стороны стойки задней подвески и снимите болт.

Внимание:
зафиксируйте гайку и, вращая болт, снимите её

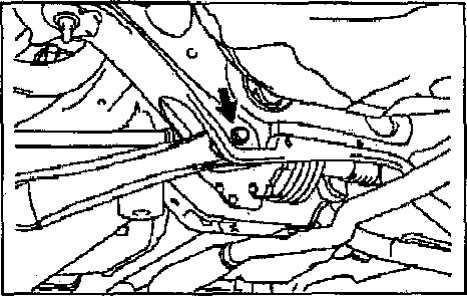

д) Отверните гайку и снимите задний болт крепления нижнего рычага к подрамнику.
Внимание: зафиксируйте гайку и, вращая болт, снимите её.

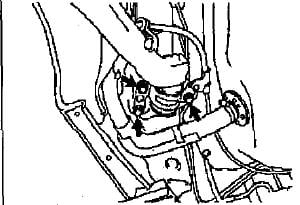

е) Отверните три болта крепления передней опоры нижнего рычага задней подвески.
Снимите нижний рычаг




ж) Отверните гайку и снимите переднюю опору с нижнего рычага задней подвески.

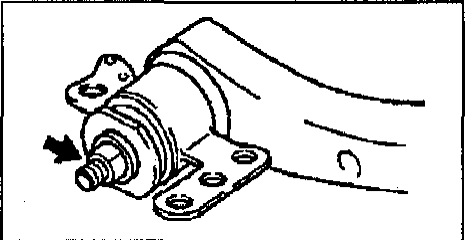

з) Снимите ограничительную втулку опоры.
