Установка стойки задней подвески TOYOTA COROLLA FIELDER

1. Установите стойку задней подвески в сборе

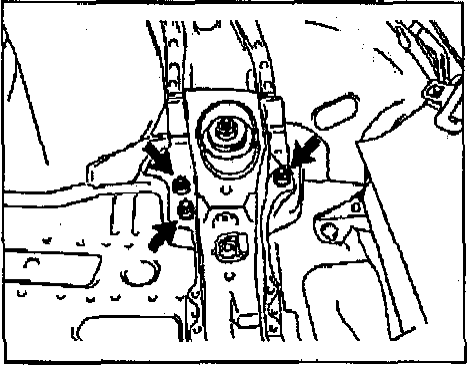

а) Отожмите нижний рычаг задней подвески и подсоедините стойку к кузову.
Затяните три гайки крепления. Момент затяжки. 80 Нм

Внимание: не отжимайте нижний рычаг более, чем это необходимо для установки
стойки задней подвески

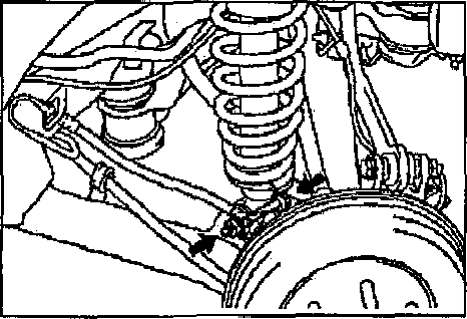

б) Подсоедините стойку к нижнему рычагу задней подвески.
Установите болт и временно затяните гайку

Внимание: зафиксируйте гайку и, вращая болт, произведите предварительную затяжку

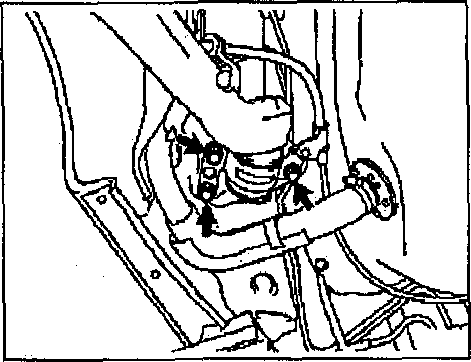

в) Затяните три болта крепления передней опоры нижнего рычага задней подвески.
Момент затяжки 65 Нм



2. Подсоедините левую и правую стойки стабилизатора поперечной устойчивости к кулаку


3. Установите ранее снятые детали.



4. Стабилизируйте подвеску
а) Установите заднее колесо. Момент затяжки 703 Нм

б) Опустите автомобиль.
Покачайте автомобиль вверх и вниз, чтобы стабилизировать подвеску,



5. Окончательно затяните гайку с нижней стороны стойки. Момент затяжки 140 Нм

Внимание:
- Установите автомобиль на четыре стойки таким образом, чтобы колеса касались земли.
- Зафиксируйте гайку и, вращая болт, произведите затяжку.



6. Проверьте и при необходимости отрегулируйте углы установки задних колес.
