 Сборка   стойки задней подвески  TOYOTA COROLLA FIELDER

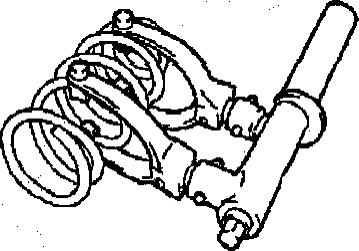

1. Используя специнструмент, сожмите пружину.

Примечание
: не закрепляйте специнструмент за верхний и нижний витки  пружины



Внимание:
- Не используйте пневматический инструмент для данной операции.
- Для сжатия пружины можно применять гидравлический инструмент

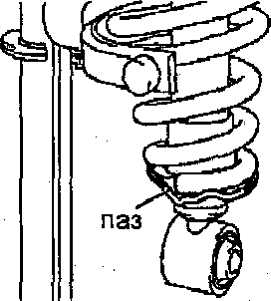

2. Установите пружину на стойку, совместив паз нижнего седла стойки
с нижним концом    пружины







3. Установите верхний виброизолятор в кронштейн верхней опоры стойки.




4. Установите ограничитель хода сжатия пружины, верхнюю опору стойки в сборе
с кронштейном   и шайбу.


Внимание:

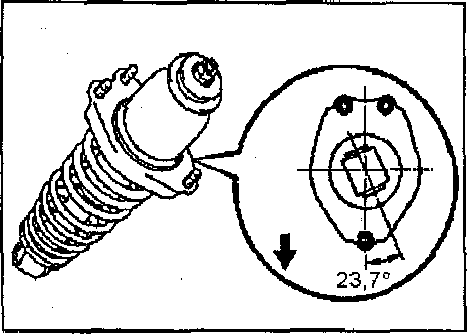

- Сориентируйте кронштейн, как показано на рисунке.
- При установке сориентируйте шайбу вогнутой поверхностью вверх.

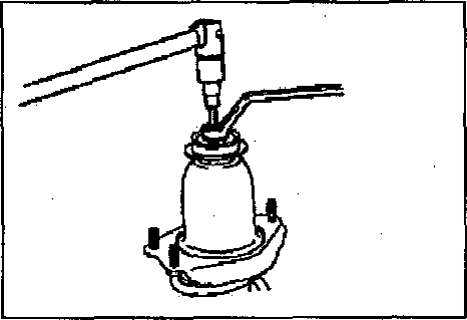

5. Удерживая шток от проворачивания, при помощи ключа с внутренним шестигранником затяните контргайку,  расположенную в центре верхней опоры стойки.
Момент затяжки 56 Нм

Внимание: убедитесь, что шток надежно зафиксирован при помощи ключа
с внутренним шестигранником



6. Снимите специнструмент с пружины.

Внимание:
при снятии убедитесь, что верхняя опора в сборе с кронштейном
сориентирована  правильно
