Установка  стойки  стабилизатора  задней подвески   FIELDER





1. Установите стабилизатор поперечной устойчивости задней подвески

а) Установите левую и правую втулки  на стабилизатор.

Внимание: установите втулки таким образом, чтобы метки на стабилизаторе
оказались с внешней стороны   Тойота Филдер

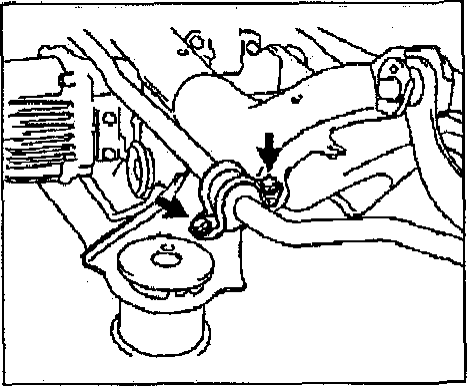

б) Установите стабилизатор с кронштейнами и затяните четыре болта крепления.
Момент затяжки... 18 Нм



2. Установите подрамник задней подвески,
а) Медленно поднимая подрамник в сборе с редуктором при помощи домкрата
установите его на Филдер

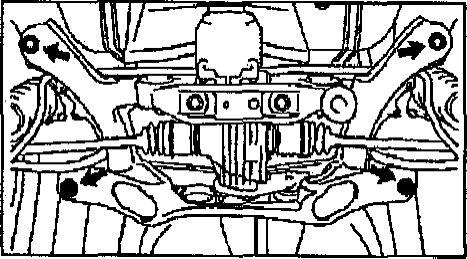

б) Затяните 2 болта и 2 гайки крепления подрамника задней подвески.
Момент затяжки 105 Нм





3. Подсоедините верхний регулировочный рычаг к кулаку и временно
затяните гайку крепления.

4. Установите левую и правую ступицы задней оси в сборе

5. Установите нижние рычаги задней подвески


6. Подсоедините тормозные трубки

7. Подсоедините тросы стояночного тормоза



8. Установите тормозные колодки левого и правого колес



9. Установите датчики частоты вращения задних колес.

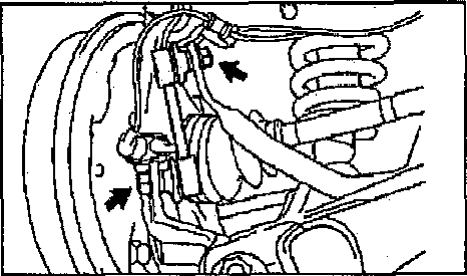

Установите датчик частоты вращения заднего левого колеса и его провод.

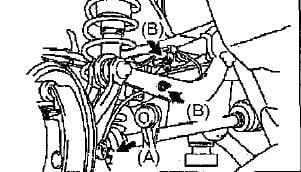

Затяните гайку и два болта. Момент затяжки:     (А) 8,0 Нм        (В) 5,0 Нм

Внимание:
- Убедитесь в отсутствии повреждений датчика и его провода.
- Убедитесь в отсутствии посторонних частиц на роторе датчика.
- При установке убедитесь, что провод датчика не перекручен.



10. Установите тормозной барабан.

11. Отрегулируйте зазор меду тормозными колодками и барабаном

12. Затяните контргайки левой и правой ступиц задней оси.



13. Установите левую и правую стойки стабилизатора поперечной устойчивости и затяните гайки. Момент затяжки 44 Нм

Внимание: если ось шарового шарнира проворачивается вместе с гайкой, придерживайте ее с помощью торцевого ключа.



14. Установите карданный вал в сборе с опорным подшипником

15. Установите трубу системы выпуска.

16. Стабилизируйте подвеску.

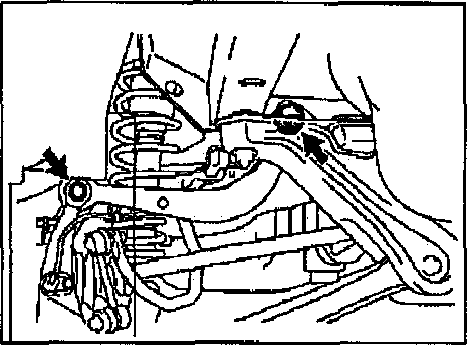

17. Окончательно затяните гайку крепления верхнего регулировочного рычага к кулаку.

а) Окончательно затяните гайку крепления верхнего регулировочного рычага к кулаку.
Момент затяжки 74 Нм Внимание: зафиксируйте гайку и, вращая болт, затяните её.

б) Убедитесь, что метки на эксцентрике регулировки развала и рычаге совмещены и затяните гайку крепления рычага к кузову.   Момент затяжки 74 Нм



18. Окончательно затяните болты и  гайки крепления нижних рычагов задней подвески

19. Прокачайте тормозную систему.

20. Отрегулируйте ход рычага включения стояночного тормоза.

21. Проверьте и при необходимости отрегулируйте углы установки задних колес.

22. Проверьте работу датчиков частоты  вращения колес.
