tOYOTA COROLLA FIELDER







1. Установите нижний рычаг задней подвески,

а) Установите ограничительную втулку опоры и переднюю опору на нижний рычаг
задней подвески. Установите и временно затяните новую гайку.

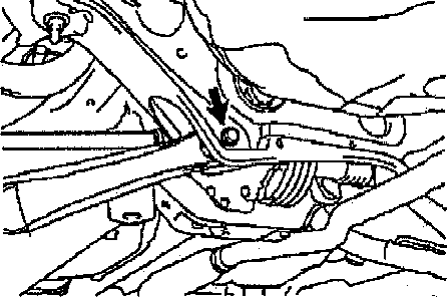

б) Подсоедините нижний рычаг задней подвески к подрамнику.
Установите задний болт крепления и временно затяните гайку.

Внимание:
зафиксируйте гайку и, вращая болт, произведите затяжку

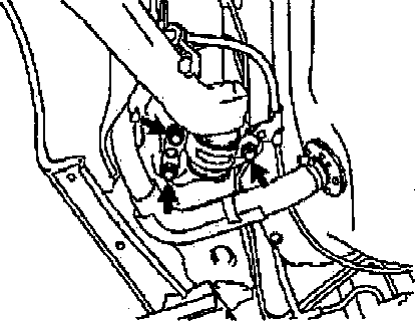

в) Затяните три болта крепления передней опоры нижнего рычага задней подвески.
Момент затяжки 65 Нм



г) Подсоедините нижний рычаг задней подвески к кулаку.
Установите болт и временно затяните новую гайку.

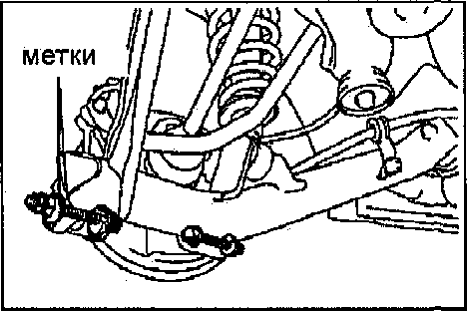

д) Установите эксцентрик регулировки схождения и шайбу эксцентрика.
Временно затяните гайку.

Примечание:
совместите метки, сделанные при снятии.

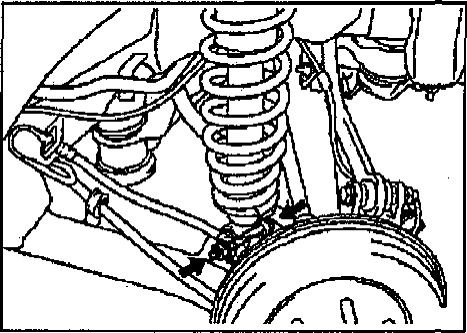

е) Подсоедините стойку задней подвески к нижнему рычагу.
Установите болт крепления и временно затяните гайку.





2. Подсоедините левую и правую стойки стабилизатора поперечной устойчивости к кулаку



3. Подсоедините трос №3 стояночного тормоза. Затяните два болта. Момент затяжки 5,4 Нм



4. Стабилизируйте подвеску.



5. Окончательно затяните болты и гайки крепления левого нижнего рычага задней подвески.

Внимание:
установите автомобиль на четыре стойки таким образом, чтобы колеса касались земли.

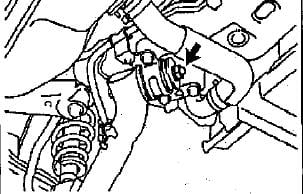

а) Затяните гайку передней опоры нижнего рычага задней подвески. Момент затяжки 110 Нм

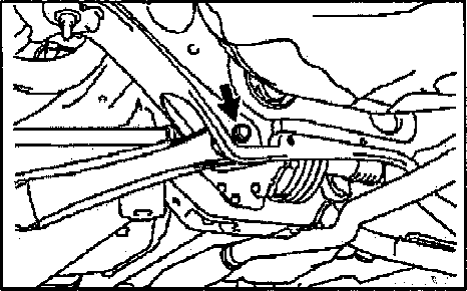

б) Затяните задний болт крепления нижнего рычага к подрамнику. Момент затяжки 115 Нм




в) Окончательно затяните гайку с нижней стороны стойки. Момент затяжки 140 Нм

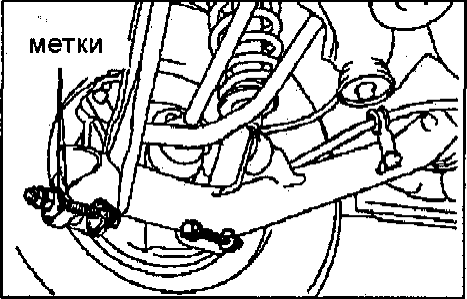

г) Совместите метки на эксцентрике регулировки схождения и нижнем рычаге
задней подвески. Затяните гайку. Момент затяжки, 74 Нм



д) Окончательно затяните гайку с переднего болта крепления нижнего рычага
задней подвески к кулаку.  Момент затяжки 74 Нм





6. Проверьте и при необходимости отрегулируйте углы установки задних колес.
