 Верхний регулировочный рычаг задней подвески TOYOTA COROLLA FIELDER





1. Снимите заднее колесо.

2. Снимите трубу системы выпуска.

3. Снимите карданный вал в сборе с опорным подшипником

4. Отсоедините левую и правую стойки стабилизатора поперечной устойчивости от кулака

5. Отверните контргайки ступиц задней оси

6. Снимите тормозные барабаны

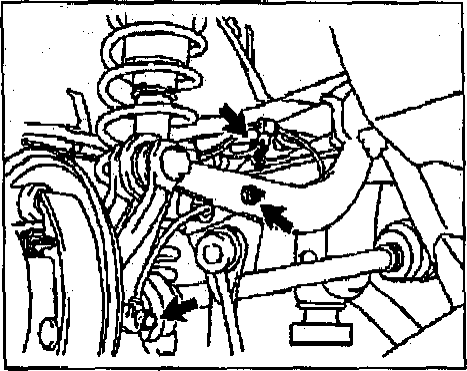

7. Отверните гайки и болты и отсоедините датчики частоты вращения
левого и правого колес и их провода


Внимание:

- Убедитесь в отсутствии посторонних частиц в датчике частоты вращения.

- При отсоединении датчика частоты вращения от кулака, верхнего рычага и
подрамника будьте   осторожны, не повредите датчик и его провод



8. Снимите тормозные колодки левого и правого колес

9. Отсоедините тросы стояночного тормоза

10. Отсоедините тормозные трубки

11. Отсоедините нижние рычаги задней подвески от кулаков

12. Отсоедините верхний регулировочный  рычаг от кулака.



13. Снимите левую и правую ступицы задней оси в сборе



14. Снимите нижние рычаги задней  подвески.

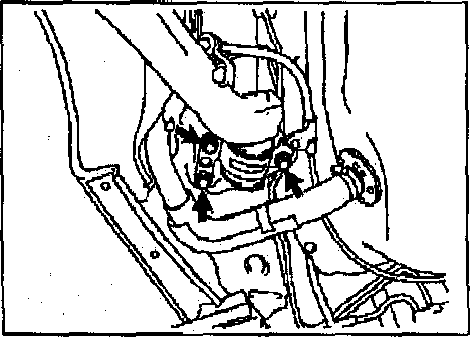

а) Отверните гайку с нижней стороны стойки задней подвески и снимите болт.

Внимание:
зафиксируйте гайку и, вращая болт, снимите её.

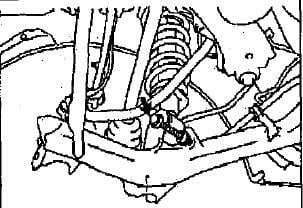

б) Отверните гайку и снимите задний болт крепления левого нижнего рычага к подрамнику.
Внимание: зафиксируйте гайку и, вращая болт, снимите её.

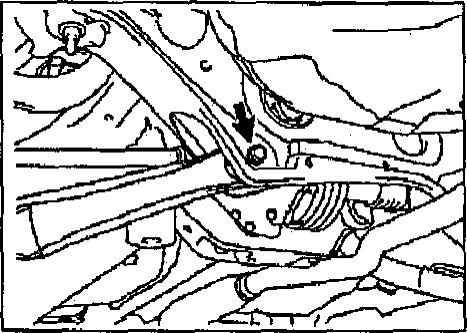

в) Отверните три болта крепления передней опоры левого нижнего рычага задней подвески. Снимите нижний рычаг





15. Снимите подрамник задней подвески

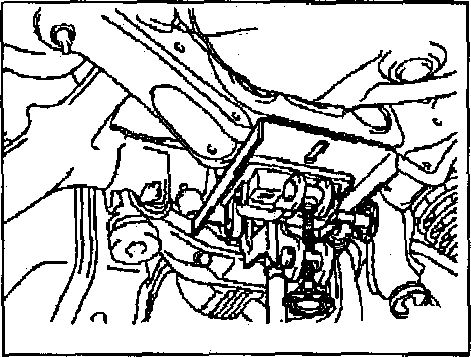

а) Установите домкрат под поперечную балку.

Внимание
: опора домкрата не должна касаться вязкостной муфты.

Примечание
: подрамник снимается в сборе с редуктором.





б) Отверните два болта и две гайки и, медленно опуская домкрат, снимите
подрамник задней подвески в сборе с редуктором.

Внимание:
при снятии подрамника задней подвески будьте осторожны,
не повредите датчик частоты вращения и его провод.





16. Снимите верхний регулировочный рычаг.

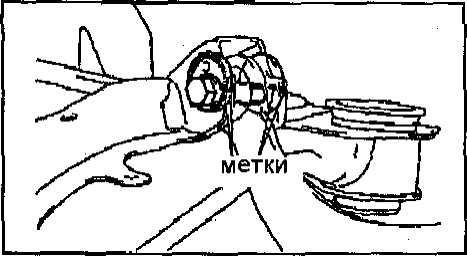

а) Нанесите метки на эксцентрик регулировки развала и рычаг.
Примечание: метки наносятся на эксцентрик и на его шайбу (с обоих сторон).

б) Отверните гайку и снимите эксцентрик регулировки развала, шайбу
эксцентрика и верхний   регулировочный рычаг.







далее : Установка   верхнего регулировочного  рычага  задней подвески

назад : Установка   нижнего рычага  задней подвески
