tOYOTA COROLLA FIELDER



Установка   верхнего регулировочного  рычага  задней подвески FIELDER





1. Подсоедините верхний регулировочный рычаг к подрамнику.
Установите эксцентрик регулировки развала и шайбу эксцентрика, совместив метки,
сделанные при снятии. Временно затяните гайку,



2. Установите подрамник задней подвески.

а) Медленно поднимая подрамник в сборе с редуктором - при помощи домкрата
установите его на    Филдер

б) Затяните 2 болта и 2 гайки крепления подрамника задней подвески.
Момент затяжки 105 Нм



3. Подсоедините верхний регулировочный рычаг к кулаку и временно
затяните гайку крепления.

4. Установите левую и правую ступицы задней оси в сборе



5. Установите нижние рычат задней подвески

6. Подсоедините тормозные трубки

7. Подсоедините тросы стояночного тормоза

8. Установите тормозные колодки левого и правого



9. Установите датчики частоты вращения задних колес.

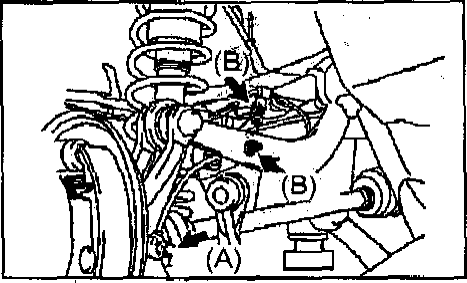

а) Установите датчик частоты вращения заднего левого колеса и его провод.
Затяните гайку и два болта. Момент затяжки 8,0 Нм (А)   ;  Момент затяжки 5,0 Нм (В)


Внимание:

- Убедитесь в отсутствии повреждений датчика и его провода.
- Убедитесь в отсутствии посторонних частиц на роторе датчика.
- При установке убедитесь, что провод датчика не перекручен



10. Установите тормозной барабан.

11. Отрегулируйте зазор меду тормозными колодками и барабаном

12. Затяните контргайки левой и правой ступиц задней оси.

13. Подсоедините левую и правую стойки стабилизатора поперечной устойчивости к кулаку

14. Установите карданный вал в сборе с опорным подшипником

15. Установите трубу системы выпуска.

16. Стабилизируйте подвеску.

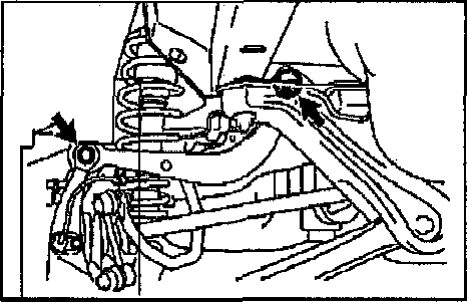

17. Окончательно затяните гайку крепления верхнего регулировочного рычага к кулаку.

а) Окончательно затяните гайку крепления верхнего регулировочного рычага к кулаку.
Момент затяжки 74 Нм
Внимание: зафиксируйте гайку и, вращая болт, затяните её.

б) Убедитесь, что метки на эксцентрике регулировки развала и рычаге совмещены и затяните гайку крепления рычага к кузову.   Момент затяжки 74 Нм



18. Окончательно затяните болты и гайки крепления нижних рычагов задней подвески

19. Прокачайте тормозную систему.

20. Отрегулируйте ход рычага включения стояночного тормоза.

21. Проверьте и при необходимости отрегулируйте углы установки задних колес.

22. Проверьте работу датчиков частоты  вращения колес
