FIELDER - система охлаждения



Насос охлаждающей жидкости ( 2ZZ-GE ) COROLLA FIELDER





 Насос охлаждающей жидкости ( 2 ZZ-GE ) - проверка и замена

Проверка Убедитесь в отсутствии утечек охлаждающей жидкости через дренажное отверстие.



Замена

1. Снимите правую часть защиты двигателя.

2. Слейте охлаждающую жидкость.

3. Снимите ремень привода навесных агрегатов.

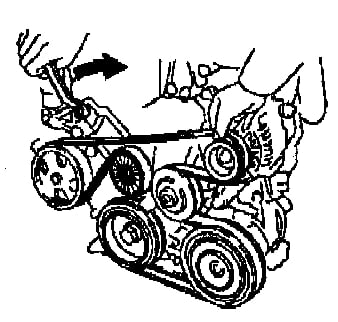

Медленно поверните натяжитель по часовой стрелке и снимите ремень

Снимите ремень привода навесных агрегатов.





4. Снимите кронштейн №1 генератора

5. Снимите генератор : отсоедините зажим проводки

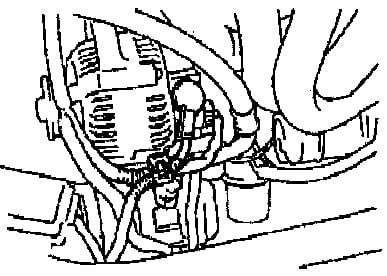

отсоедините зажим проводки ;

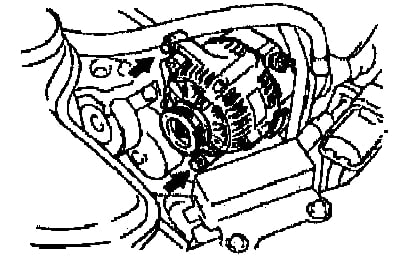

- Снимите клемму "+В", о тсоедините разъем. отверните 2 болта и снимите генератор

Снимите клемму "+В"







6. Снимите насос охлаждающей жидкости

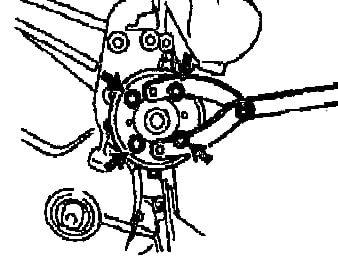

а) Снимите шкив насоса охлаждающей жидкости

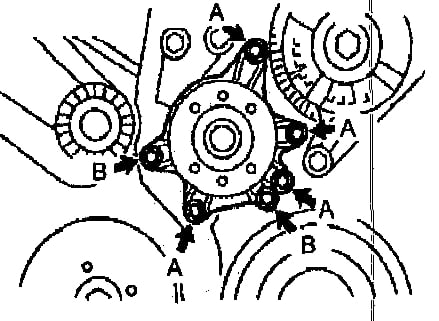

б) Отверните 6 болтов и снимите насос охлаждающей жидкости и кольцевое уплотнение

6. Снимите насос охлаждающей жидкости





7. Установите насос охлаждающей жидкости

а) Установите новое кольцевое уплотнение в крышку цепи привода ГРМ, установите насос охлаждающей жидкости. Момент затяжки - 9 Нм

7. Установите насос охлаждающей жидкости





б) Установите шкив насоса охлаждающей жидкости. Момент затяжки 15 Нм

б) Установите шкив насоса охлаждающей жидкости. Момент затяжки 15 Нм



8. Установите генератор. Момент затяжки 29 Нм (М8) ; Момент затяжки 58 Нм (М10)

9. Установите кронштейн №1 генератора. Момент затяжки 29 Нм

10. Залейте охлаждающую жидкость.

11. Убедитесь в отсутствии утечек охлаждающей жидкости.
