tOYOTA FIELDER - система зарядки



Система зарядки TOYOTA COROLLA FIELDER. Генератор

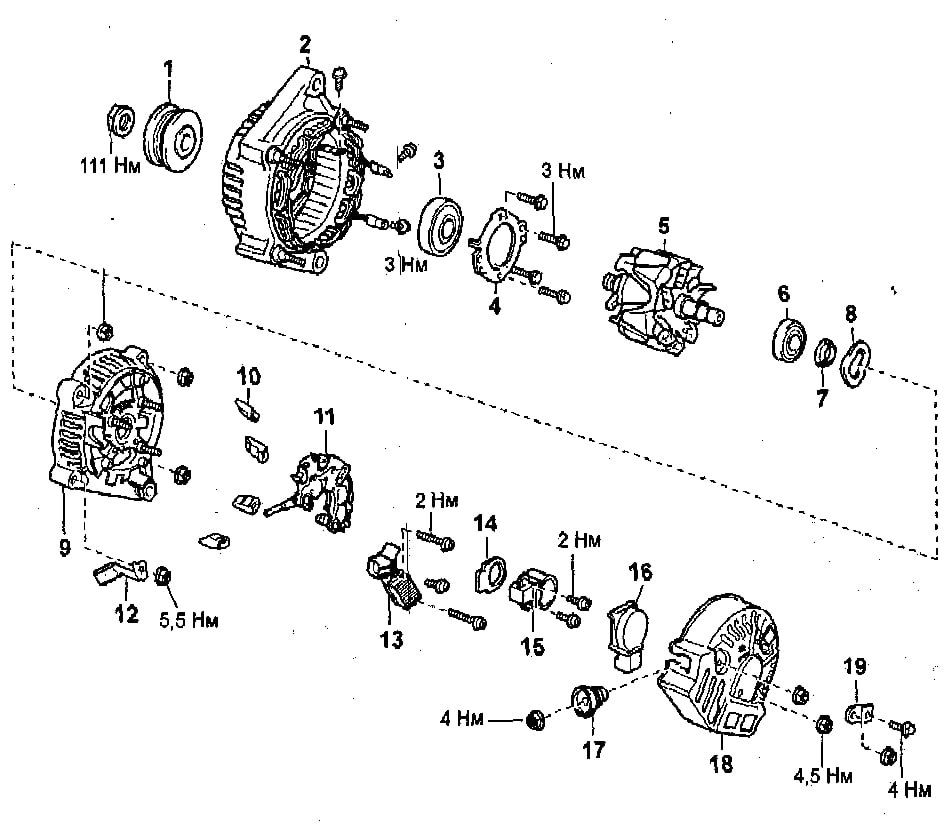

Схема деталей генератора



Генератор.

1 - шкив, 2 - крышка со стороны привода, 3 - передний подшипник, 4 - держатель, 5 - ротор, 6 - задний подшипник,

7 - крышка подшипника, 8 - шайба, 9 - корпус, 10 - изолятор вывода, 11 - выпрямительный блок,

12 - держатель провода, 13 - регулятор напряжения,

14 - уплотнительная пластина, 15 - щеткодержатель, 16 - крышка щеткодержателя,

17 - изолятор вывода, 18 - задняя крышка, 19 - вывод



Порядок снятия и установки генератора на двигателях 1NZ-FE, 2NZ-FE

Порядок снятия и установки генератора на двигателе 1ZZ-FE

Порядок разборки генератора ; Проверка ротора и других частей генератора
