Порядок cборки генератора TOYOTA COROLLA FIELDER



Cборка генератора

1. Установите ротор генератора,

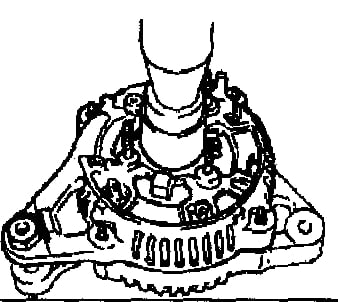

а) Установите крышку генератора привода на ротор.

а) Установите крышку генератора привода на ротор.





б) Установите корпус выпрямительного блока.

б) Установите корпус выпрямительного блока.

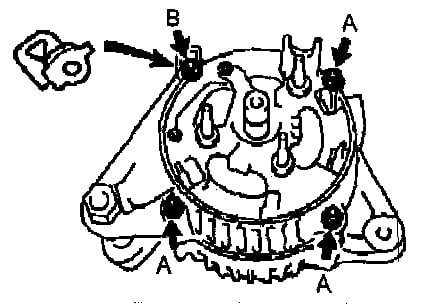

в) Закрепите корпус и клемму вывода четырьмя гайками.
Момент затяжки: А 4,5 Нм ; В 5.5 Hм

в) Закрепите корпус и клемму вывода четырьмя гайками.





2. Установите выпрямительный блок. Момент затяжки 3 Нм

3. Установите регулятор напряжения. Момент затяжки 2 Нм

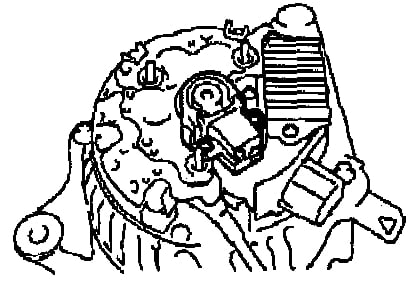

4. Установите щеткодержатель.

а) Установите щеткодержатель. Момент затяжки 2 Нм
б) Заверните 3 гайки и болт крепления задней крышки.
Момент затяжки: гайка 4,4 Нм ; болт 3,9 Нм

4. Установите щеткодержатель.

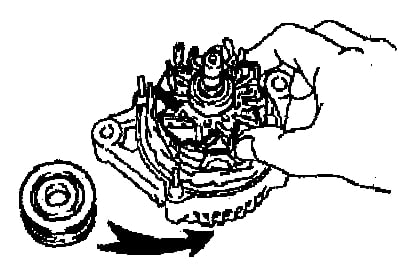

5. Установите шкив генератора

а) Установите спецприспособление (А).

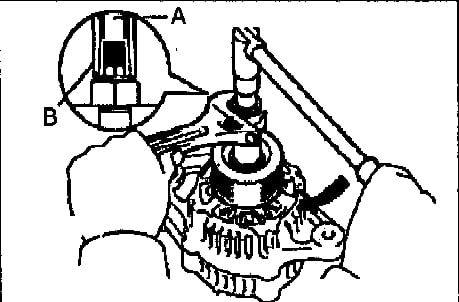

б) Удерживая спецприспособление (А) динамометрическим ключом, затяните спецприспособление (В). Момент затяжки 39 Нм

5. Установите шкив генератора

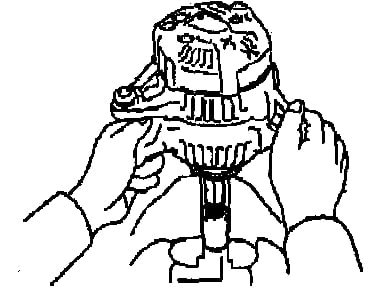

в) Зажмите спецприспособление (С) в тисках и установите генератор на него.

в) Зажмите спецприспособление (С) в тисках и установите генератор на него.

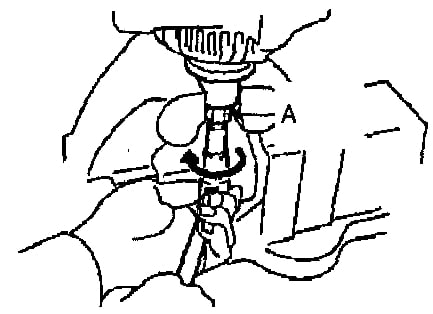

г) Для затяжки гайки крепления шкива необходимо повернуть спецприспособление (А) в направлении, показанном на рисунке. Момент затяжки 110 Нм

г) Для затяжки гайки крепления шкива необходимо повернуть спецприспособление (А)

д) Снимите генератор со спецприспособления (С)

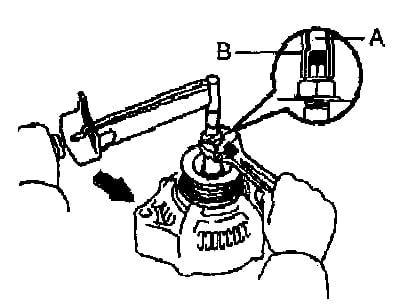

е) Отверните спецприспособление (В) и снимите спецприспособления (А) и (В).

е) Отверните спецприспособление (В) и снимите спецприспособления (А) и (В).

ж) Убедитесь, что ротор вращается плавно, без заедания.

Генератор, составные части
