Сборка стартера COROLLA FIELDER



 Порядок cборки стартера Филдера. Система запуска

Примечание: используйте высокотемпературную консистентную смазку для
подшипников и шестерней при сборке стартера.


1. Установите эпицикл и водило,

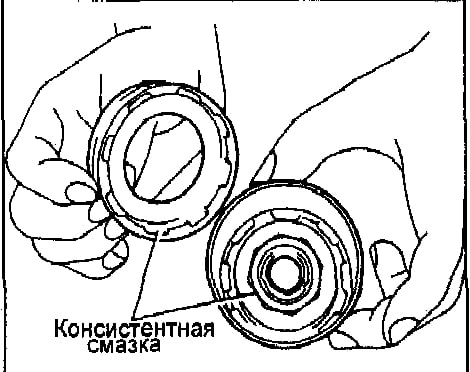

а) Нанесите смазку на эпицикл в местах контакта с амортизатором и сателлитами (рис. ниже)

Нанесите смазку на эпицикл





б) Совместите паз эпицикла с выступом внутри амортизатора.

в) Вставьте и поверните эпицикл, чтобы зафиксировать амортизатор (рис. ниже)

Вставьте и поверните эпицикл



г) Нанесите высококачественную консистентную смазку с присадками на подшипник.
д) Нанесите смазку на шайбу и ус¬ тановите ее на водило.

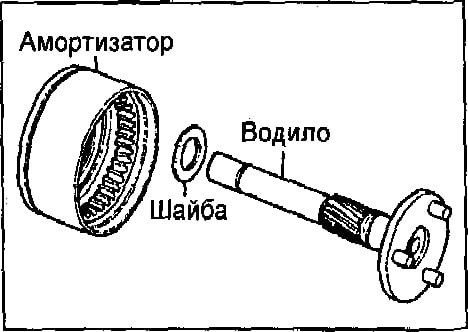

е) Установите водило в амортизатор (рис. ниже)

Установите водило в амортизатор



ж) С помощью плоскогубцев установите шайбу и стопорное кольцо.



2. Установите тяговое реле
а) Нанесите смазку на втулку и в паз ограничительной втулки обгонной муфты.

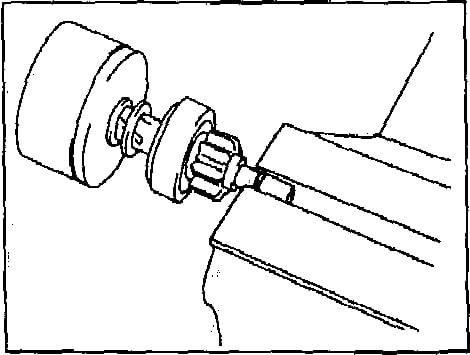

б) Установите обгонную муфту и ограничительную втулку на водило (рис. ниже)

Установите обгонную муфту





в) Нанесите смазку на стопорное кольцо и установите его в паз водила.

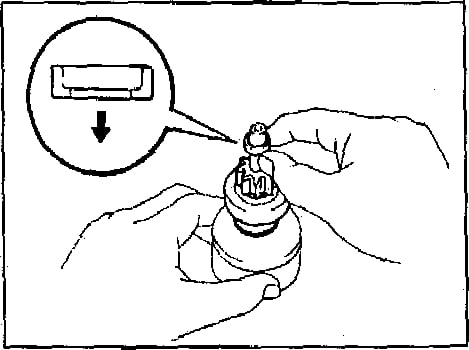

г) С помощью тисков обожмите стопорное кольцо (рис. ниже)

С помощью тисков обожмите стопорное кольцо.



д) Придерживая обгонную муфту, посадите водило и установите ограничительную
втулку на стопорное кольцо с помощью молотка с пластиковым бойком.


3. Установите сателлиты.
а) Нанесите смазку на сателлиты и фланец водила с направляющими.
б) Установите шайбу и 3 сателлита.

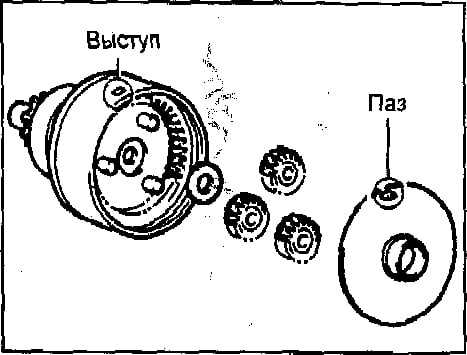

в) Установите пластину, совместив ее паз с выступом внутри амортизатора (рис. ниже)

Установите пластину, совместив ее паз с выступом внутри амортизатора



4. Установите рычаг привода и обгонную муфту вместе с амортизатором.
а) Нанесите высококачественную консистентную смазку с присадками на подшипник в крышке со стороны привода.

б) Нанесите смазку на рычаг привода в точке опоры.
в) Установите рычаг привода на обгонную муфту.

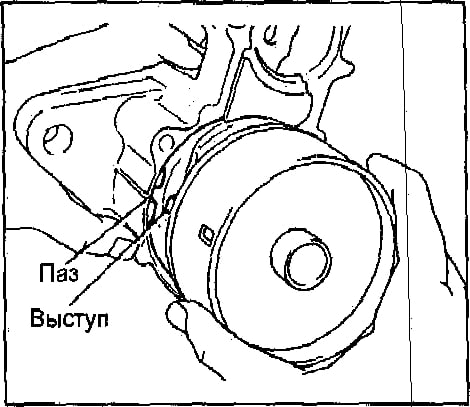

г) Совместите выступ амортизатора с пазом крышки со стороны привода (рис. ниже)

г) Совместите выступ амортизатора с пазом крышки со стороны привода.



5. Установите новые кольцевые: уплотнения на корпус стартера.

6. Установите якорь в корпус стартера.

7. Установите щеткодержатель.
а) Установите щеткодержатель на якорь в соответствующее положение.
б) С помощью отвертки, отожмите пружину щетки и соедините щеку с щеткодержателем. Установите таким образом 4 щетки.


Примечание; проверьте, чтобы провода (+) щетки не соприкасались с массой.


8. Установите коллектор.
а) Нанесите турбинное масло с присадками на подшипник в крышке со стороны коллектора.
б) Установите крышку, используя 2 новых винта с кольцевыми уплотнениями.



9. Установите корпус стартера и якорь в сборе.

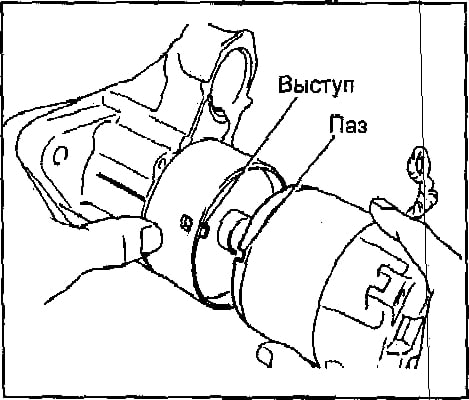

а) Совместите паз в корпусе стартера с выступом амортизатора.

а) Совместите паз в корпусе стартера с выступом амортизатора.



б) Установите корпус стартере с якорем в сборе и закрепите его 2-мя болтами.


10, Установите тяговое реле.
а) Установите крышку на тяговое реле.
б) Установите тяговое реле и закрепите его С помощью 2-х гаек.
в) Подсоедините проводку к выведу стартера С и заверните гайку
