tOYOTA FIELDER - система запуска



Проверка стартера TOYOTA FIELDER

 1. Проверка якоря
а) Убедитесь в отсутствии проводимости между ламелями коллектора и сердечником якоря.

Проверка якоря

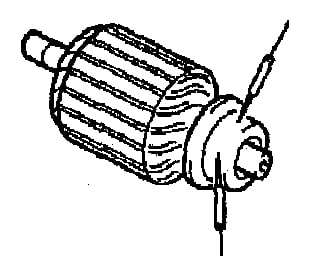

б) Убедитесь в наличии проводимости между ламелями коллектора (рис. ниже)

Убедитесь в наличии проводимости между ламелями коллектора.

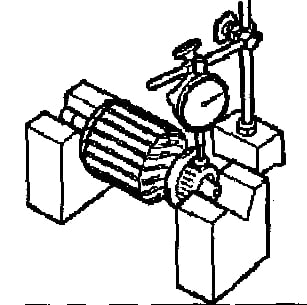

в) Установите якорь на призмы и измерьте биение коллектора
Предельное значение: стартер 1,0 кВт 0,05 мм ; стартер 0,8 кВт 0,40 мм. (рис. ниже)

в) Установите якорь на призмы и измерьте биение коллектора

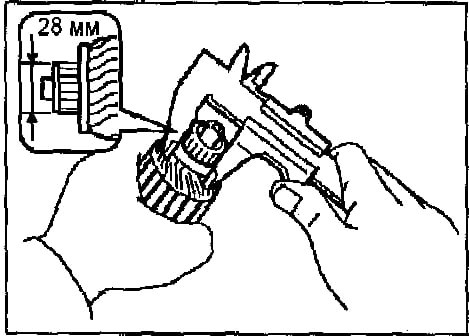

г) Измерьте диаметр коллектора.
Номинальное значение 28 мм ; Предельное значение 27 мм (рис. ниже)

г) Измерьте диаметр коллектора.

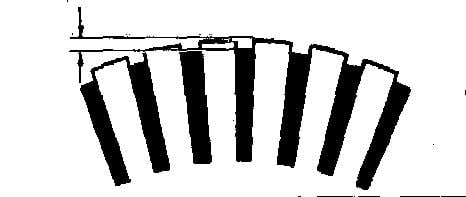

д) Измерьте величину выступания ламелей коллектора
Номинальное значение 0,6 мм ; Предельное значение 0,2 мм (рис. ниже)

Измерьте величину выступания ламелей коллектора

Проверка статора
